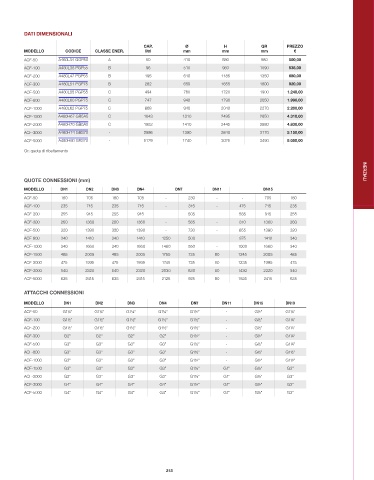

Page 215 - ELBI - LISTINO TERMOIDRAULICA 49 - FIDRA
P. 215
DATI DIMENSIONALI
CAP. Ø H QR PREZZO
MODELLO CODICE CLASSE ENER. litri mm mm mm €
ACF-50 A460L34 GGP50 A 50 410 880 980 500,00
ACF-100 A480L38 PGP55 B 96 510 960 1090 535,00
ACF-200 A480L47 PGP55 B 195 610 1185 1350 680,00
ACF-300 A480L51 PGP75 B 282 650 1655 1800 920,00
ACF-500 A480L55 PGP55 C 494 760 1720 1900 1.240,00
ACF-800 A480L60 PGP75 C 747 940 1790 2050 1.990,00
ACF-1000 A480L62 PGP75 C 868 940 2040 2270 2.200,00
ACF-1500 A480H67 GB5A5 C 1643 1310 2495 2850 4.310,00
ACF-2000 A480H70 GB5A5 C 1952 1410 2445 2880 4.830,00
ACF-3000 A480H74 GB370 - 2986 1390 2840 3170 5.150,00
ACF-5000 A480H80 GB370 - 5129 1740 3025 3490 8.050,00
Qr: quota di ribaltamento
QUOTE CONNESSIONI (mm) INERZIALI
MODELLO DN1 DN2 DN3 DN4 DN7 DN11 DN15
ACF-50 180 705 180 705 - 230 - - 705 180
ACF-100 235 715 235 715 - 315 - 475 715 235
ACF-200 255 915 255 915 - 505 - 585 915 255
ACF-300 260 1360 260 1360 - 585 - 810 1360 260
ACF-500 320 1390 320 1390 - 730 - 855 1390 320
ACF-800 340 1410 340 1410 1250 500 - 875 1410 340
ACF-1000 340 1660 340 1660 1460 550 - 1000 1660 340
ACF-1500 485 2005 485 2005 1755 735 80 1245 2005 485
ACF-2000 475 1995 475 1995 1745 725 80 1235 1995 475
ACF-3000 540 2320 540 2320 2030 830 80 1430 2320 540
ACF-5000 635 2415 635 2415 2125 925 80 1525 2415 635
ATTACCHI CONNESSIONI
MODELLO DN1 DN2 DN3 DN4 DN7 DN11 DN15 DN19
ACF-50 G1¼” G1¼” G1¼” G1¼” G1½” - G½” G1¼”
ACF-100 G1½” G1½” G1½” G1½” G1½” - G½” G1¼”
ACF-200 G1½” G1½” G1½” G1½” G1½” - G½” G1¼”
ACF-300 G2” G2” G2” G2” G1½” - G½” G1¼”
ACF-500 G3” G3” G3” G3” G1½” - G½” G1¼”
ACF-800 G3” G3” G3” G3” G1½” - G½” G1½”
ACF-1000 G3” G3” G3” G3” G1½” - G½” G1½”
ACF-1500 G3” G3” G3” G3” G1½” G1” G½” G3”
ACF-2000 G3” G3” G3” G3” G1½” G1” G½” G3”
ACF-3000 G4” G4” G4” G4” G1½” G1” G½” G3”
ACF-5000 G4” G4” G4” G4” G1½” G1” G½” G3”
213
