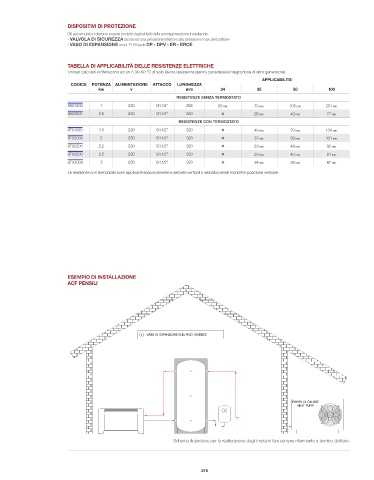

Page 212 - ELBI - LISTINO TERMOIDRAULICA 49 - FIDRA

DISPOSITIVI DI PROTEZIONE
Gli accumulatori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE mod. ELBI serie DP - DPV - ER - ERCE

TABELLA DI APPLICABILITÀ DELLE RESISTENZE ELETTRICHE
I minuti calcolati si riferiscono ad un Δ 30-60 °C di solo lavoro resistenza (senza considerare integrazione di altro generatore).
APPLICABILITA’
CODICE POTENZA ALIMENTAZIONE ATTACCO LUNGHEZZA
kw v mm 24 35 50 100
RESISTENZE SENZA TERMOSTATO
8601000 1 230 G1.1/4” 295 50 min. 73 min. 105 min. 201 min.
8602601 2.6 230 G1.1/4” 360 O 28 min. 40 min. 77 min.
RESISTENZE CON TERMOSTATO
8T01500 1.5 230 G1.1/2” 320 O 49 min. 70 min. 134 min.
8T02000 2 230 G1.1/2” 320 O 37 min. 52 min. 101 min.
8T02200 2.2 230 G1.1/2” 320 O 33 min. 48 min. 92 min.
8T02500 2.5 230 G1.1/2” 320 O 29 min. 42 min. 81 min.
8T03000 3 230 G1.1/2” 320 O 24 min. 35 min. 67 min.
Le resistenze con termostato sono applicabili esclusivamente a serbatoi verticali o serbatoi pensili montati in posizione verticale.

ESEMPIO DI INSTALLAZIONE
ACF PENSILI

1 VASO DI ESPANSIONE ELBI MOD. ER/ERCE

POMPA DI CALORE
HEAT PUMP
1

Schema illustrativo; per la realizzazione degli impianti fare sempre riferimento a tecnico abilitato.

210
