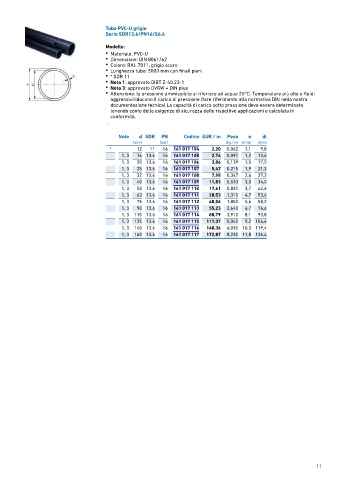

Page 11 - GEORGFISCHER - LISTINO 876 - FIDRA

Tubo PVC-U grigio
Serie SDR13.6/PN16/S6,4

Modello:
• Materiale: PVC-U
• Dimensione: DIN 8061/62
• Colore: RAL 7011, grigio scuro
• Lunghezza tubo: 5000 mm con finali piani
• * SDR 11
• Nota 1: approvato DIBT Z-40.23-1
• Nota 3: approvato DVGW + DIN plus
• Attenzione: la pressione ammissibile si riferisce ad acqua 20°C. Temperature più alte e fluidi
aggressiviriducono il carico di pressione (fare riferimento alla normativa DIN nella nostra
documentazione tecnica).La capacità di carico sotto pressione deve essere determinata
tenendo conto delle esigenze di sicurezza delle rispettive applicazioni e calcolata in
conformità.
.

Note d SDR PN Codice EUR / m Peso e di
(mm) (bar) (kg ⁄ m) (mm) (mm)
* 12 11 16 161 017 104 2,20 0,062 1,1 9,8
1, 3 16 13.6 16 161 017 105 2,74 0,091 1,2 13,6
1, 3 20 13.6 16 161 017 106 3,86 0,139 1,5 17,0
1, 3 25 13.6 16 161 017 107 5,47 0,215 1,9 21,2
1, 3 32 13.6 16 161 017 108 7,98 0,347 2,4 27,2
1, 3 40 13.6 16 161 017 109 11,83 0,533 3,0 34,0
1, 3 50 13.6 16 161 017 110 17,61 0,821 3,7 42,6
1, 3 63 13.6 16 161 017 111 28,53 1,310 4,7 53,6
1, 3 75 13.6 16 161 017 112 40,06 1,850 5,6 58,2
1, 3 90 13.6 16 161 017 113 55,23 2,640 6,7 76,6
1, 3 110 13.6 16 161 017 114 80,79 3,910 8,1 93,8
1, 3 125 13.6 16 161 017 115 117,37 5,040 9,2 106,6
1, 3 140 13.6 16 161 017 116 140,36 6,030 10,3 119,4
1, 3 160 13.6 16 161 017 117 172,87 8,230 11,8 136,4

11
