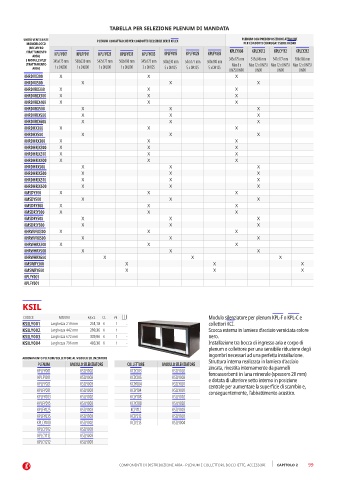

Page 101 - GIACOMINI - LISTINO 2024 - FIDRA

TABELLA PER SELEZIONE PLENUM DI MANDATA
UNITÀ VENTILANTE PLENUM CON ATTACCHI PER CONDOTTI FLESSIBILI SERIE KFLEX PLENUM CON PREDISPOSIZIONE ATTACCHI
MONOBLOCCO PER CONDOTTI CORRUGATI SERIE KCORR
(RECUPERO
/TRATTAMENTO KPLFY001 KPLFY011 KPLFY021 KPLFY031 KPLFY003 KPLFY015 KPLFY025 KPLFY035 KPLCY008 KPLCY012 KPLCY112 KPLCY212
ARIA)
E MODULI SPLIT 345x175 mm 500x230 mm 547x177 mm 500x180 mm 345x175 mm 500x230 mm 547x177 mm 500x180 mm 345x175 mm 515x249 mm 547x177 mm 500x180 mm
(TRATTAMENTO Max 8 x Max 12 x DN75/ Max 12 x DN75/ Max 12 x DN75/
ARIA) 1 x DN200 1 x DN200 1 x DN200 1 x DN200 3 x DN125 5 x DN125 5 x DN125 5 x DN125 DN75/DN90 DN90 DN90 DN90
KHRDVX300 X X X
KHRDVX500 X X X
KHRDVRX300 X X X
KHRDVRIX300 X X X
KHRDVRIX400 X X X
KHRDVRX500 X X X
KHRDVRIX500 X X X
KHRDVRIX600 X X X
KHRDHX300 X X X
KHRDHX500 X X X
KHRDHRX300 X X X
KHRDHRIX300 X X X
KHRDHRIX310 X X X
KHRDHRIX400 X X X
KHRDHRX500 X X X
KHRDHRIX500 X X X
KHRDHRIX510 X X X
KHRDHRIX600 X X X
KMSDY300 X X X
KMSDY500 X X X
KMSDRY300 X X X
KMSDRIY300 X X X
KMSDRY500 X X X
KMSDRIY500 X X X
KHRWVRX300 X X X
KHRWVRX500 X X X
KHRWHRX300 X X X
KHRWHRX500 X X X
KHRWHRX600 X X X
KMSWRY300 X X X
KMSWRY600 X X X
KPLFY001
KPLFY001

KSIL

CODICE MISURA €/pcs. CL Modulo silenziatore per plenum KPL-F o KPL-C e
KSILY001 Larghezza 219 mm 251,18 K 1 - collettori KCI.
KSILY002 Larghezza 442 mm 299,36 K 1 - Scocca esterna in lamiera d’acciaio verniciata colore
KSILY003 Larghezza 672 mm 339,96 K 1 - nero.
KSILY004 Larghezza 796 mm 403,38 K 1 - Installazione tra bocca di ingresso aria e corpo di
plenum o collettore per una sensibile riduzione degli
ingombri necessari ad una perfetta installazione.
ABBINAMENTO PLENUM/COLLETTORE AL MODULO SILENZIATORE Struttura interna realizzata in lamiera d’acciaio
PLENUM MODULO SILENZIATORE COLLETTORE MODULO SILENZIATORE
KPLFY001 KSILY002 KCIY203 KSILY002 zincata, rivestita internamente da pannelli
fonoassorbenti in lana minerale (spessore 20 mm)
KPLFY011 KSILY003 KCIY205 KSILY003 e dotata di ulteriore setto interno in posizione
KPLFY021 KSILY003 KCIY004 KSILY001 centrale per aumentare la superficie di scambio e,
KPLFY031 KSILY003 KCIY104 KSILY001 conseguentemente, l’abbattimento acustico.
KPLFY003 KSILY002 KCIY108 KSILY002
KPLFY015 KSILY003 KCIY208 KSILY002
KPLFY025 KSILY003 KCIY112 KSILY003
KPLFY035 KSILY003 KCIY212 KSILY003
KPLCY008 KSILY002 KCIY215 KSILY004
KPLCY012 KSILY003
KPLCY112 KSILY003
KPLCY212 KSILY003

COMPONENTI DI DISTRIBUZIONE ARIA - PLENUM E COLLETTORI, BOCCHETTE, ACCESSORI CAPITOLO 2 99
