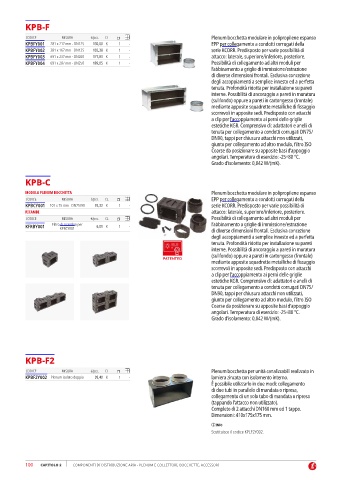

Page 102 - GIACOMINI - LISTINO 2024 - FIDRA

KPB-F

CODICE MISURA €/pcs. CL Plenum bocchetta modulare in polipropilene espanso
KPBFY001 281 x 217 mm - DN125 130,00 K 1 - EPP per collegamento a condotti corrugati della
KPBFY002 381 x 167 mm - DN125 102,38 K 1 - serie KCORR. Predisposto per varie possibilità di
KPBFY003 691 x 237 mm - DN200 177,83 K 1 - attacco: laterale, superiore/inferiore, posteriore.
KPBFY004 691 x 287 mm - DN250 189,05 K 1 - Possibilità di collegamento ad altri moduli per
l’abbinamento a griglie di immissione/estrazione
di diverse dimensioni frontali. Esclusiva concezione
degli accoppiamenti a semplice innesto ed a perfetta
tenuta. Profondità ridotta per installazione su pareti
interne. Possibilità di ancoraggio a pareti in muratura
(sul fondo) oppure a pareti in cartongesso (frontale)
mediante apposite squadrette metalliche di fissaggio
scorrevoli in apposite sedi. Predisposto con attacchi
a clip per l’accoppiamento ai perni delle griglie
estetiche KGR. Comprensivo di: adattatori e anelli di
tenuta per collegamento a condotti corrugati DN75/
DN90, tappi per chiusura attacchi non utilizzati,
giunto per collegamento ad altro modulo, filtro ISO
Coarse da posizionare su apposite basi d’appoggio
angolari. Temperatura di esercizio: -25÷80 °C.
Grado d’isolamento: 0,042 W/(mK).

KPB-C

MODULO PLENUM BOCCHETTA Plenum bocchetta modulare in polipropilene espanso
CODICE MISURA €/pcs. CL EPP per collegamento a condotti corrugati della
KPBCY001 101 x 75 mm - DN75/90 93,32 K 1 - serie KCORR. Predisposto per varie possibilità di
RICAMBI attacco: laterale, superiore/inferiore, posteriore.
CODICE MISURA €/pcs. CL Possibilità di collegamento ad altri moduli per
KFRBY001 Filtro di ricambio per 6,01 K 1 - l’abbinamento a griglie di immissione/estrazione
KPBCY001
di diverse dimensioni frontali. Esclusiva concezione
degli accoppiamenti a semplice innesto ed a perfetta
tenuta. Profondità ridotta per installazione su pareti
interne. Possibilità di ancoraggio a pareti in muratura
(sul fondo) oppure a pareti in cartongesso (frontale)
PATENTED
mediante apposite squadrette metalliche di fissaggio
scorrevoli in apposite sedi. Predisposto con attacchi
a clip per l’accoppiamento ai perni delle griglie
estetiche KGR. Comprensivo di: adattatori e anelli di
tenuta per collegamento a condotti corrugati DN75/
DN90, tappi per chiusura attacchi non utilizzati,
giunto per collegamento ad altro modulo, filtro ISO
Coarse da posizionare su apposite basi d’appoggio
angolari. Temperatura di esercizio: -25÷80 °C.
Grado d’isolamento: 0,042 W/(mK).

KPB-F2

CODICE MISURA €/pcs. CL Plenum bocchetta per unità canalizzabili realizzato in
KPBF2Y002 Plenum isolato doppio 99,40 K 1 - lamiera zincata con isolamento interno.
È possibile utilizzarlo in due modi: collegamento
di due tubi in parallelo di mandata o ripresa,
collegamento di un solo tubo di mandata o ripresa
(tappando l’attacco non utilizzato).
Completo di 2 attacchi DN160 mm ed 1 tappo.
Dimensioni: 410x175x175 mm.

INFO
Sostituisce il codice KPLF2Y002.

100 CAPITOLO 2 COMPONENTI DI DISTRIBUZIONE ARIA - PLENUM E COLLETTORI, BOCCHETTE, ACCESSORI
