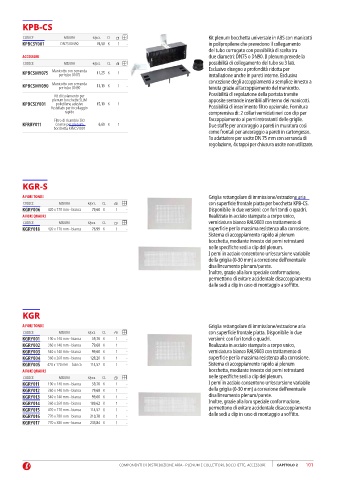

Page 103 - GIACOMINI - LISTINO 2024 - FIDRA

KPB-CS

CODICE MISURA €/pcs. CL Kit plenum bocchetta universale in ABS con manicotti
KPBCSY001 DN75/DN90 76,50 K 1 - in polipropilene che prevedono il collegamento
del tubo corrugato con possibilità di scelta tra
ACCESSORI due diametri: DN75 o DN90. Il plenum prevede la
CODICE MISURA €/pcs. CL possibilità di collegamento del tubo su 3 lati.
KPBCSMY075 Manicotto con serranda 11,25 K 1 - Esclusivo disegno a profondità ridotta per
installazione anche in pareti interne. Esclusiva
per tubo DN75
concezione degli accoppiamenti a semplice innesto a
KPBCSMY090 Manicotto con serranda 13,15 K 1 - tenuta grazie all’accoppiamento del manicotto.
per tubo DN90
Kit di isolamento per Possibilità di regolazione della portata tramite
plenum bocchette SLIM apposite serrande inseribili all’interno dei manicotti.
KPBCSIY001 polietilene adesivo 15,10 K 1 -
fustellato per incollaggio Possibilità di inserimento filtro opzionale. Fornitura
rapido comprensiva di: 2 collari verniciati neri con clip per
Filtro di ricambio ISO l’accoppiamento ai perni retrostanti delle griglie.
KFRBY011 Coarse per plenum 6,60 K 1 - Due staffe per ancoraggio a pareti in muratura così
bocchetta KPBCSY001
come frontali per ancoraggio a pareti in cartongesso.
1x adattatore per uscite DN 75 mm con serranda di
regolazione, 4x tappi per chiusura uscite non utilizzate.

KGR-S
A FORI TONDI Griglia rettangolare di immissione/estrazione aria
CODICE MISURA €/pcs. CL con superficie frontale piatta per bocchetta KPB-CS.
KGRY006 330 x 150 mm - bianca 79,68 K 1 - Disponibile in due versioni: con fori tondi o quadri.
A FORI QUADRI Realizzata in acciaio stampato a corpo unico,
CODICE MISURA €/pcs. CL verniciatura bianco RAL9003 con trattamento di
KGRY018 330 x 150 mm - bianca 76,99 K 1 - superficie per la massima resistenza alla corrosione.
Sistema di accoppiamento rapido ai plenum
bocchetta, mediante innesto dei perni retrostanti
nelle specifiche sedi a clip del plenum.
I perni in acciaio consentono un’escursione variabile
della griglia (0-30 mm) a correzione dell’eventuale
disallineamento plenum/parete.
Inoltre, grazie alla loro speciale conformazione,
permettono di evitare accidentale disaccoppiamento
dalle sedi a clip in caso di montaggio a soffitto.

KGR

A FORI TONDI Griglia rettangolare di immissione/estrazione aria
CODICE MISURA €/pcs. CL con superficie frontale piatta. Disponibile in due
KGRY001 193 x 140 mm - bianca 59,76 K 1 - versioni: con fori tondi o quadri.
KGRY002 366 x 140 mm - bianca 79,68 K 1 - Realizzata in acciaio stampato a corpo unico,
KGRY003 540 x 140 mm - bianca 99,60 K 1 - verniciatura bianco RAL9003 con trattamento di
KGRY004 366 x 260 mm - bianca 128,26 K 1 - superficie per la massima resistenza alla corrosione.
KGRY005 466 x 210 mm - bianca 114,57 K 1 - Sistema di accoppiamento rapido ai plenum
A FORI QUADRI bocchetta, mediante innesto dei perni retrostanti
nelle specifiche sedi a clip del plenum.
CODICE MISURA €/pcs. CL
KGRY011 193 x 140 mm - bianca 59,76 K 1 - I perni in acciaio consentono un’escursione variabile
KGRY012 366 x 140 mm - bianca 79,68 K 1 - della griglia (0-30 mm) a correzione dell’eventuale
KGRY013 540 x 140 mm - bianca 99,60 K 1 - disallineamento plenum/parete.
KGRY014 366 x 260 mm - bianca 109,62 K 1 - Inoltre, grazie alla loro speciale conformazione,
KGRY015 420 x 170 mm - bianca 114,57 K 1 - permettono di evitare accidentale disaccoppiamento
KGRY016 770 x 280 mm - bianca 210,78 K 1 - dalle sedi a clip in caso di montaggio a soffitto.
KGRY017 770 x 380 mm - bianca 233,84 K 1 -

COMPONENTI DI DISTRIBUZIONE ARIA - PLENUM E COLLETTORI, BOCCHETTE, ACCESSORI CAPITOLO 2 101
