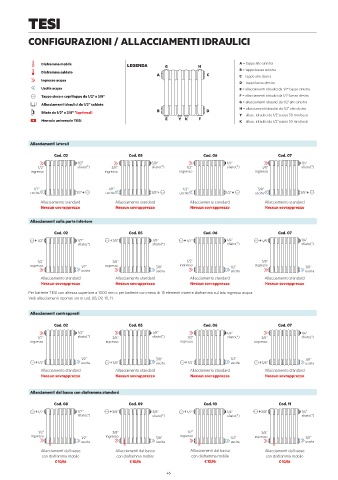

TESI

CONFIGURAZIONI / ALLACCIAMENTI IDRAULICI

Diaframma mobile LEGENDA G H A = tappo alto sinistra
Diaframma saldato B = tappo basso sinistra
A C C = tappo alto destra
Ingresso acqua
D = tappo basso destra
Uscita acqua E = allacciamenti idraulici da 1/2" basso sinistra
Tappo cieco e copritappo da 1/2" o 3/8" F = allacciamenti idraulici da 1/2" basso destra
IRSAP
G = allacciamenti idraulici da 1/2" alto sinistra
Allacciamenti idraulici da 1/2” saldato
H = allacciamenti idraulici da 1/2" alto destra
Sfiato da 1/2" o 3/8” *(optional) B D Y = allacc. idraulici da 1/2" passo 50 mm bassi
Mensola universale TESI E Y K F K = allacc. idraulici da 1/2" passo 50 mm bassi

Allacciamenti laterali
Cod. 02 Cod. 05 Cod. 06 Cod. 07
1/2” 3/8” 1/4” 1/4”
1/2” sfiato(*) 3/8” sfiato(*) 1/2” sfiato(*) 3/8” sfiato(*)
ingresso ingresso ingresso ingresso

1/2” 3/8” 1/2” 3/8”
uscita 1/2” IRSAP uscita 3/8” IRSAP uscita 1/2” IRSAP uscita 3/8” IRSAP
Allacciamento standard Allacciamento standard Allacciamento standard Allacciamento standard
Nessun sovrapprezzo Nessun sovrapprezzo Nessun sovrapprezzo Nessun sovrapprezzo

Allacciamenti sulla parte inferiore
Cod. 02 Cod. 05 Cod. 06 Cod. 07
IRSAP 1/2” 1/2” IRSAP 3/8” 3/8” IRSAP 1/2” 1/4” IRSAP 3/8” 1/4”
sfiato(*) sfiato(*) sfiato(*) sfiato(*)

1/2” 3/8” 1/2” 3/8”
ingresso 1/2” ingresso 3/8” ingresso 1/2” ingresso 3/8”
uscita uscita uscita uscita
Allacciamento standard Allacciamento standard Allacciamento standard Allacciamento standard
Nessun sovrapprezzo Nessun sovrapprezzo Nessun sovrapprezzo Nessun sovrapprezzo
Per batterie TESI con altezza superiore a 1000 mm o per batterie con meno di 15 elementi inserire diaframma sul lato ingresso acqua.
Vedi allacciamenti riportati sotto cod. 08, 09, 10, 11.

Allacciamenti contrapposti
Cod. 02 Cod. 05 Cod. 06 Cod. 07
1/2” 3/8” 1/4” 1/4”
1/2” sfiato(*) 3/8” sfiato(*) 1/2” sfiato(*) 3/8” sfiato(*)
ingresso ingresso ingresso ingresso

1/2” 3/8” 1/2” 3/8”
IRSAP 1/2” uscita IRSAP 3/8” uscita IRSAP 1/2” uscita IRSAP 3/8” uscita
Allacciamento standard Allacciamento standard Allacciamento standard Allacciamento standard
Nessun sovrapprezzo Nessun sovrapprezzo Nessun sovrapprezzo Nessun sovrapprezzo

Allacciamenti dal basso con diaframma standard

Cod. 08 Cod. 09 Cod. 10 Cod. 11
IRSAP 1/2” 1/2” IRSAP 3/8” 3/8” IRSAP 1/2” 1/4” IRSAP 3/8” 1/4”
sfiato(*) sfiato(*) sfiato(*) sfiato(*)

1/2” 3/8” 1/2” 3/8”
ingresso 1/2” ingresso 3/8” ingresso 1/2” ingresso 3/8”
uscita uscita uscita uscita
Allacciamenti dal basso Allacciamenti dal basso Allacciamenti dal basso Allacciamenti dal basso
con diaframma mobile con diaframma mobile con diaframma mobile con diaframma mobile
€ 10,96 € 10,96 € 10,96 € 10,96
