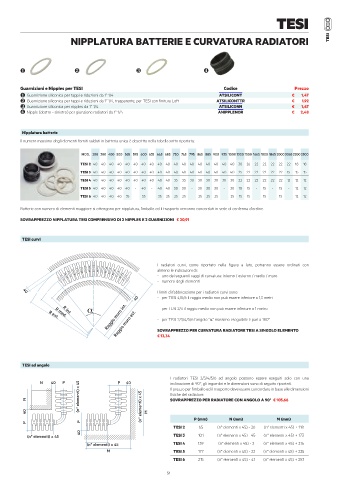

Page 54 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

TESI

NIPPLATURA BATTERIE E CURVATURA RADIATORI TESI

❶ ❷ ❸ ❹

Guarnizioni e Nipples per TESI Codice Prezzo
❶ Guarnizione siliconica per tappi e riduzioni da 1” 1/4 ATSILICONT € 1,47
❷ Guarnizione siliconica per tappi e riduzioni da 1” 1/4, trasparente, per TESI con finitura Loft ATSILICONTTR € 1,92
❸ Guarnizione siliconica per nipples da 1” 1/4 ATSILICONN € 1,47
❹ Nipple (destro - sinistro) per giunzione radiatori da 1” 1/4 ANIPPLENOR € 2,48

Nipplatura batterie
Il numero massimo degli elementi forniti saldati in batteria unica è descritto nella tabella sotto riportata:

MOD. 200 300 400 500 565 595 600 635 665 685 750 765 795 865 885 900 935 1000 1200 1500 1665 1800 1865 20002065 22002500
TESI 2 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 30 26 22 22 22 22 22 18 18
TESI 3 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 40 25 22 22 22 22 22 15 15 15
TESI 4 40 40 40 40 40 40 40 40 40 40 35 35 30 30 30 30 30 30 22 22 22 22 22 22 12 12 12
TESI 5 40 40 40 40 40 - 40 - 40 40 30 30 - 30 30 30 - 30 18 15 - 15 - 15 - 12 12
TESI 6 40 40 40 40 35 - 35 - 35 25 25 25 - 25 25 25 - 25 15 15 - 15 - 15 - 12 12

Batterie con numero di elementi maggiore si ottengono per nipplatura, l’imballo ed il trasporto verranno concordati in sede di conferma d’ordine.
SOVRAPPREZZO NIPPLATURA TESI COMPRENSIVO DI 2 NIPPLES E 2 GUARNIZIONI € 20,91

TESI curvi

I radiatori curvi, come riportato nella figura a lato, potranno essere ordinati con
almeno le indicazioni di:
- uno dei seguenti raggi di curvatura: interno / esterno / medio / muro
- numero degli elementi
I limiti di fabbricazione per i radiatori curvi sono:
40
40 - per TESI 4/5/6 il raggio medio non può essere inferiore a 1,3 metri
Raggio muro int. - per TESI 2/3 il raggio medio non può essere inferiore a 1 metro
Raggio muro est.
R int.
R med.
R ext.
- per TESI 2/3/4/5/6 l’angolo “α” massimo eseguibile è pari a 180°
SOVRAPPREZZO PER CURVATURA RADIATORE TESI A SINGOLO ELEMENTO
€ 13,34

TESI ad angolo

I radiatori TESI 2/3/4/5/6 ad angolo possono essere eseguiti solo con una
N 40 P P 40 inclinazione di 90°, gli ingombri e le dimensioni sono di seguito riportati.
(n° elementi) x 45 fisiche del radiatore.
Il prezzo per l’imballo ed il trasporto deve essere concordato in base alle dimensioni
N SOVRAPPREZZO PER RADIATORE CON ANGOLO A 90° € 105,66
40 (n° elementi) x 45 M

P P P (mm) N (mm) M (mm)
TESI 2 65 (n° elementi x 45) - 26 (n° elementi x 45) + 118
40
(n° elementi) x 45 TESI 3 101 (n° elementi x 45) - 45 (n° elementi x 45) + 173
(n° elementi) x 45 TESI 4 139 (n° elementi x 45) - 3 (n° elementi x 45) + 216
M TESI 5 177 (n° elementi x 45) - 22 (n° elementi x 45) + 235
TESI 6 215 (n° elementi x 45) - 41 (n° elementi x 45) + 253

50 51
