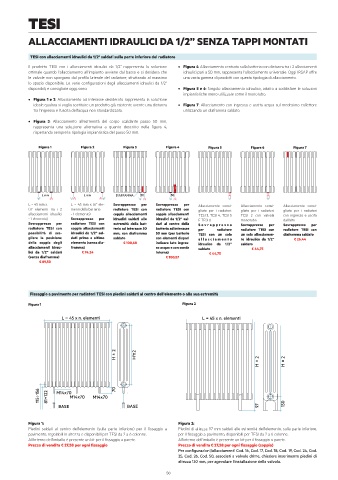

Page 53 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

TESI

ALLACCIAMENTI IDRAULICI DA 1/2” SENZA TAPPI MONTATI

TESI con allacciamenti idraulici da 1/2" saldati sulla parte inferiore del radiatore

Il prodotto TESI con i allacciamenti idraulici da 1/2” rappresenta la soluzione • Figura 4: Allacciamento centrato sulla batteria con distanza tra i 2 allacciamenti
ottimale quando l’allacciamento all’impianto avviene dal basso e si desidera che idraulici pari a 50 mm, rappresenta l’allacciamento universale. Oggi IRSAP offre
le valvole non sporgano dal profilo laterale del radiatore, sfruttando al massimo una vasta gamma di prodotti con questa tipologia di allacciamento.
lo spazio disponibile. Le varie configurazioni degli allacciamenti idraulici da 1/2”
disponibili, e consigliate oggi, sono: • Figura 5 e 6: Singolo allacciamento idraulico, adatto a soddisfare le soluzioni
impiantistiche meno utilizzate come il monotubo.
• Figura 1 e 2: Allacciamento ad interasse desiderato rappresenta la soluzione
ideale qualora si voglia sostituire un prodotto già esistente avente una distanza • Figura 7: Allacciamento con ingresso e uscita acqua sul medesimo collettore
tra l’ingresso e l’uscita dell’acqua non standardizzata. utilizzando un diaframma saldato.

• Figura 3: Allacciamento all’estremità del corpo scaldante passo 50 mm,
rappresenta una soluzione alternativa a quanto descritto nella figura 4,
rispettando sempre la tipologia impiantistica del passo 50 mm.

Figura 1 Figura 2 Figura 3 Figura 4 Figura 5 Figura 6 Figura 7

L mm L mm DIAFRAMMA 50 50
L = 45 mm x L = 45 mm x (n° ele- Sovrapprezzo per Sovrapprezzo per Allacciamento consi- Allacciamento consi- Allacciamento consi-
(n° elementi tra i 2 menti della batteria radiatore TESI con radiatore TESI con gliato per i radiatori: gliato per i radiatori: gliato per i radiatori
allacciamenti idraulici - 1 elemento) coppia allacciamenti coppia allacciamenti TESI 3, TESI 4, TESI 5 TESI 2 con valvola con ingresso e uscita
- 1 elemento) Sovrapprezzo per idraulici saldati alle idraulici da 1/2” sal- E TESI 6 monotubo dall'alto
Sovrapprezzo per radiatore TESI con estremità della bat- dati al centro della Sovrapprezzo Sovrapprezzo per Sovrapprezzo per
radiatore TESI con coppia allacciamenti teria ad interasse 50 batteria ad interasse per radiatore radiatore TESI con radiatore TESI con
possibilità di sce- idraulici da 1/2” sal- mm, con diaframma 50 mm (per batterie TESI con un solo un solo allacciamen- diaframma saldato
gliere la posizione dati primo e ultimo saldato con elementi dispari allacciamento to idraulico da 1/2” € 26,44
della coppia degli elemento (senza dia- € 100,68 indicare lato ingres- idraulico da 1/2” saldato
allacciamenti idrau- framma) so acqua e con sonda saldato € 44,75
lici da 1/2” saldati € 74,24 interna) € 44,75
(senza diaframma) € 100,57
€ 89,50

Fissaggio a pavimento per radiatori TESI con piedini saldati al centro dell'elemento o alla sua estremità

Figura 1 Figura 2

L = 45 x n. elementi L = 45 x n. elementi

H ± 2 H'±2
H ± 2 H ± 2

115÷156 81÷122 M14x70 M14x70 M14x70 70

BASE BASE 97 130

Figura 1: Figura 2:
Piedini saldati al centro dell'elemento (sulla parte inferiore) per il fissaggio a Piedini di altezza 97 mm saldati alle estremità dell'elemento, sulla parte inferiore,
pavimento, regolabili in altezza e disponibili per TESI da 2 a 6 colonne. per il fissaggio a pavimento, disponibili per TESI da 2 a 6 colonne.
All'interno dell'imballo è presente un kit per il fissaggio a parete. All'interno dell'imballo è presente un kit per il fissaggio a parete.
Prezzo di vendita € 27,58 per ogni fissaggio Prezzo di vendita € 27,58 per ogni fissaggio (coppia)
Per configurazioni/allacciamenti Cod. 16, Cod. 17, Cod. 18, Cod. 19, Cod. 24, Cod.
25, Cod. 26, Cod. 50, associati a valvole dritte, chiedere inserimento piedini di
altezza 130 mm, per agevolare l'installazione della valvola.
