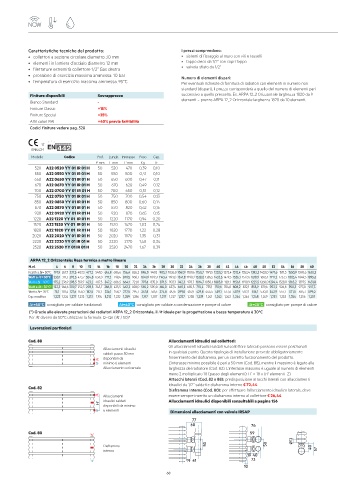

Page 71 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

Caratteristiche tecniche del prodotto: I prezzi comprendono:
• collettori a sezione circolare diametro 30 mm • sistemi di fissaggio al muro con viti e tasselli
• elementi in lamiera d’acciaio diametro 12 mm • tappo cieco da 1/2” con copri tappo
• filettature estremità collettore 1/2” Gas destra • valvola sfiato da 1/2”
• pressione di esercizio massima ammessa: 10 bar Numero di elementi dispari:
• temperatura di esercizio massima ammessa: 95°C Per eventuali richieste di fornitura di radiatori con elementi in numero non
standard (dispari), il prezzo corrisponderà a quello del numero di elementi pari
Finiture disponibili Sovrapprezzo successivo a quello prescelto. Es. ARPA 12_2 Orizzontale larghezza 1820 da 9
Bianco Standard - elementi = prezzo ARPA 12_2 Orizzontale larghezza 1820 da 10 elementi.
Finiture Classic +15%
Finiture Special +25%
Altri colori RAL +40% previa fattibilità
Codici finiture vedere pag. 528

17
EN442-1
Modello Codice Prof. Lungh. Interasse Peso Cap.
P mm L mm L' mm Kg It
520 A22 0520 YY 01 IR 01 H 50 520 470 0,39 0,10
550 A22 0550 YY 01 IR 01 H 50 550 500 0,41 0,10
650 A22 0650 YY 01 IR 01 H 50 650 600 0,47 0,11
670 A22 0670 YY 01 IR 01 H 50 670 620 0,49 0,12
700 A22 0700 YY 01 IR 01 H 50 700 650 0,51 0,12
750 A22 0750 YY 01 IR 01 H 50 750 700 0,54 0,13
850 A22 0850 YY 01 IR 01 H 50 850 800 0,60 0,14
870 A22 0870 YY 01 IR 01 H 50 870 820 0,62 0,15
920 A22 0920 YY 01 IR 01 H 50 920 870 0,65 0,15
1220 A22 1220 YY 01 IR 01 H 50 1220 1170 0,94 0,20
1520 A22 1520 YY 01 IR 01 H 50 1520 1470 1,03 0,24
1820 A22 1820 YY 01 IR 01 H 50 1820 1770 1,22 0,28
2020 A22 2020 YY 01 IR 01 H 50 2020 1970 1,35 0,31
2220 A22 2220 YY 01 IR 01 H 50 2220 2170 1,48 0,34
2520 A22 2520 YY 01 IR 01 H 50 2520 2470 1,67 0,39

ARPA 12_2 Orizzontale: Resa termica a metro lineare
N. el. 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60
Kcal/h a ∆t= 50°C 197,9 267,7 337,5 407,3 477,2 547,0 616,8 686,6 756,4 826,2 896,0 940,1 983,3 1026,0 1067,9 1109,6 1150,7 1191,5 1232,0 1272,4 1312,4 1352,4 1392,3 1432,0 1471,6 1511,3 1550,9 1590,6 1630,2
Watt a ∆t= 50°C 230,1 311,3 392,5 473,7 554,8 636,0 717,2 798,4 879,5 960,7 1041,9 1093,1 1143,4 1193,0 1241,8 1290,2 1338,0 1385,5 1432,6 1479,5 1526,1 1572,6 1618,9 1665,1 1711,2 1757,3 1803,4 1849,5 1895,6
Watt a ∆t= 40°C 175,2 236,9 298,5 359,7 423,2 487,3 547,2 606,5 664,1 721,0 797,6 835,0 871,5 907,3 942,3 978,7 1014,7 1050,4 1085,9 1121,1 1156,1 1190,9 1225,5 1260,0 1294,4 1328,8 1363,2 1397,5 1431,8
Watt a ∆t= 30°C* 123,3 166,6 209,7 252,3 298,5 345,7 386,0 425,5 462,3 498,0 565,2 590,0 614,0 637,4 660,2 685,5 710,4 735,1 759,6 784,0 808,2 832,1 855,9 879,6 903,2 926,8 950,3 973,8 997,3
Watt a ∆t= 20°C 75,1 101,4 127,6 153,0 182,5 213,1 236,1 258,2 277,5 295,7 347,8 361,6 374,8 387,6 399,8 414,9 429,8 444,5 459,1 473,6 487,9 502,1 516,1 530,0 543,9 557,7 571,5 585,3 599,0
Esp. modifica 1,222 1,224 1,227 1,233 1,213 1,194 1,213 1,232 1,259 1,286 1,197 1,207 1,217 1,227 1,237 1,238 1,239 1,241 1,242 1,243 1,244 1,246 1,248 1,249 1,251 1,253 1,254 1,256 1,257
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ARPA 12_2 Orizzontale, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
Lavorazioni particolari

Cod. 88 Allacciamenti idraulici sui collettori:
Gli allacciamenti idraulici saldati sul collettore laterale possono essere posizionati
Allacciamenti idraulici
saldati passo 50 mm in qualsiasi punto. Questa tipologia di installazione prevede obbligatoriamente
disponibili da l’inserimento del diaframma, per un corretto funzionamento del prodotto.
minimo 6 elementi L’interasse minimo possibile è pari a 50 mm (Cod. 88), mentre il massimo è legato alla
Allacciamento universale larghezza del radiatore (Cod. 82). L’interasse massimo è uguale al numero di elementi
meno 2 moltiplicato 18 (passo degli elementi): H’ = 18 x (n° elementi -2).
Attacchi laterali (Cod. 82 e 88): predisposizione attacchi laterali con allacciamenti
idraulici da 1/2” saldati e diaframma interno € 72,44
Cod. 82
Diaframma Interno (Cod. 80): per effettuare l’allacciamento idraulico laterale, deve
Allacciamenti essere sempre inserito un diaframma interno al collettore € 26,44
idraulici saldati Allacciamenti idraulici disponibili consultabili a pagina 156
H’ disponibili da minimo
6 elementi Dimensioni allacciamenti con valvole IRSAP
77
60 76
Cod. 80 59
Ø12
Diaframma 50 50 40
interno 57
19 40
19 41 73
10
68 69
