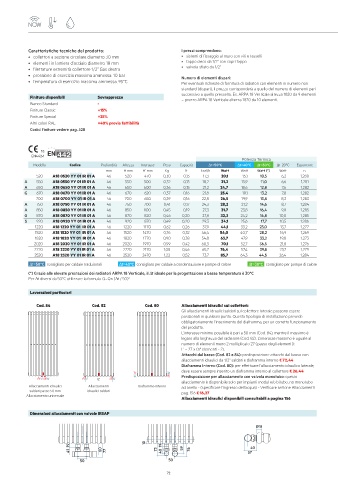

Page 75 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

Caratteristiche tecniche del prodotto: I prezzi comprendono:
• collettori a sezione circolare diametro 30 mm • sistemi di fissaggio al muro con viti e tasselli
• elementi in lamiera d’acciaio diametro 18 mm • tappo cieco da 1/2” con copri tappo
• filettature estremità collettore 1/2” Gas destra • valvola sfiato da 1/2”
• pressione di esercizio massima ammessa: 10 bar Numero di elementi dispari:
• temperatura di esercizio massima ammessa: 95°C Per eventuali richieste di fornitura di radiatori con elementi in numero non
standard (dispari), il prezzo corrisponderà a quello del numero di elementi pari
successivo a quello prescelto. Es. ARPA 18 Verticale altezza 1820 da 9 elementi
Finiture disponibili Sovrapprezzo = prezzo ARPA 18 Verticale altezza 1820 da 10 elementi.
Bianco Standard -
Finiture Classic +15%
Finiture Special +25%
Altri colori RAL +40% previa fattibilità
Codici finiture vedere pag. 528

18
EN442-1
Potenza Termica
Modello Codice Profondità Altezza Interasse Peso Capacità ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esponente
mm H mm H’ mm Kg lt kcal/h Watt Watt Watt (*) Watt n.
520 A18 0520 YY 01 IR 01 A 46 520 470 0,30 0,13 17,3 20,1 15,1 10,5 6,2 1,280
A 550 A18 0550 YY 01 IR 01 A 46 550 500 0,32 0,13 18,2 21,2 15,9 11,0 6,6 1,281
A 650 A18 0650 YY 01 IR 01 A 46 650 600 0,36 0,15 21,2 24,7 18,6 12,8 7,6 1,282
G 670 A18 0670 YY 01 IR 01 A 46 670 620 0,37 0,16 21,8 25,4 19,1 13,2 7,8 1,282
700 A18 0700 YY 01 IR 01 A 46 700 650 0,39 0,16 22,8 26,5 19,9 13,8 8,2 1,283
A 750 A18 0750 YY 01 IR 01 A 46 750 700 0,41 0,17 24,3 28,2 21,2 14,6 8,7 1,284
A 850 A18 0850 YY 01 IR 01 A 46 850 800 0,45 0,19 27,3 31,7 23,8 16,4 9,8 1,285
G 870 A18 0870 YY 01 IR 01 A 46 870 820 0,46 0,20 27,8 32,3 24,2 16,8 10,0 1,285
S 920 A18 0920 YY 01 IR 01 A 46 920 870 0,49 0,20 29,3 34,1 25,6 17,7 10,5 1,286
1220 A18 1220 YY 01 IR 01 A 46 1220 1170 0,62 0,26 37,9 44,1 33,2 23,0 13,7 1,277
1520 A18 1520 YY 01 IR 01 A 46 1520 1470 0,76 0,32 46,4 54,0 40,7 28,2 16,9 1,269
1820 A18 1820 YY 01 IR 01 A 46 1820 1770 0,90 0,38 54,8 63,7 47,9 33,2 19,8 1,273
2020 A18 2020 YY 01 IR 01 A 46 2020 1970 0,99 0,42 60,3 70,1 52,7 36,5 21,8 1,276
2220 A18 2220 YY 01 IR 01 A 46 2220 2170 1,08 0,46 65,7 76,4 57,4 39,8 23,7 1,279
2520 A18 2520 YY 01 IR 01 A 46 2520 2470 1,22 0,52 73,7 85,7 64,3 44,5 26,4 1,284
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ARPA 18 Verticale, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n

Lavorazioni particolari

Cod. 84 Cod. 82 Cod. 80 Allacciamenti idraulici sui collettori:
Gli allacciamenti idraulici saldati sul collettore laterale possono essere
posizionati in qualsiasi punto. Questa tipologia di installazione prevede
obbligatoriamente l’inserimento del diaframma, per un corretto funzionamento
del prodotto.
L’interasse minimo possibile è pari a 50 mm (Cod. 84), mentre il massimo è
legato alla larghezza del radiatore (Cod. 82). L’interasse massimo è uguale al
numero di elementi meno 2 moltiplicato 27 (passo degli elementi):
L’ = 27 x (n° elementi - 2).
Attacchi dal basso (Cod. 82 e 84): predisposizione attacchi dal basso con
allacciamenti idraulici da 1/2” saldati e diaframma interno € 72,44
Diaframma Interno (Cod. 80): per effettuare l’allacciamento idraulico laterale,
deve essere sempre inserito un diaframma interno al collettore € 26,44
Predisposizione per allacciamento con valvola monotubo: questo
L’
allacciamento è disponibile solo per impianti modul e/o bitubo, no monotubo
Allacciamenti idraulici Allacciamenti Diaframma interno ad anello - (specificare l’ingresso dell’acqua) - Verificare sezione Allacciamenti
saldati passo 50 mm idraulici saldati pag. 156 € 16,27
Allacciamento universale
Allacciamenti idraulici disponibili consultabili a pagina 156
Dimensioni allacciamenti con valvole IRSAP

Ø18

10
19 19 40
41 60 77 73 40 59 76 57
50 50

72 73
