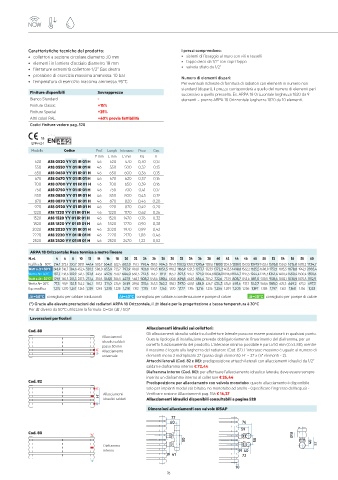

Page 79 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

Caratteristiche tecniche del prodotto: I prezzi comprendono:
• collettori a sezione circolare diametro 30 mm • sistemi di fissaggio al muro con viti e tasselli
• elementi in lamiera d’acciaio diametro 18 mm • tappo cieco da 1/2” con copri tappo
• filettature estremità collettore 1/2” Gas destra • valvola sfiato da 1/2”
• pressione di esercizio massima ammessa: 10 bar Numero di elementi dispari:
• temperatura di esercizio massima ammessa: 95°C Per eventuali richieste di fornitura di radiatori con elementi in numero non
standard (dispari), il prezzo corrisponderà a quello del numero di elementi pari
Finiture disponibili Sovrapprezzo successivo a quello prescelto. Es. ARPA 18 Orizzontale larghezza 1820 da 9
Bianco Standard - elementi = prezzo ARPA 18 Orizzontale larghezza 1820 da 10 elementi.
Finiture Classic +15%
Finiture Special +25%
Altri colori RAL +40% previa fattibilità
Codici finiture vedere pag. 528

18
EN442-1
Modello Codice Prof. Lungh. Interasse Peso Cap.
P mm L mm L' mm Kg It
520 A18 0520 YY 01 IR 01 H 46 520 470 0,30 0,13
550 A18 0550 YY 01 IR 01 H 46 550 500 0,32 0,13
650 A18 0650 YY 01 IR 01 H 46 650 600 0,36 0,15
670 A18 0670 YY 01 IR 01 H 46 670 620 0,37 0,16
700 A18 0700 YY 01 IR 01 H 46 700 650 0,39 0,16
750 A18 0750 YY 01 IR 01 H 46 750 700 0,41 0,17
850 A18 0850 YY 01 IR 01 H 46 850 800 0,45 0,19
870 A18 0870 YY 01 IR 01 H 46 870 820 0,46 0,20
920 A18 0920 YY 01 IR 01 H 46 920 870 0,49 0,20
1220 A18 1220 YY 01 IR 01 H 46 1220 1170 0,62 0,26
1520 A18 1520 YY 01 IR 01 H 46 1520 1470 0,76 0,32
1820 A18 1820 YY 01 IR 01 H 46 1820 1770 0,90 0,38
2020 A18 2020 YY 01 IR 01 H 46 2020 1970 0,99 0,42
2220 A18 2220 YY 01 IR 01 H 46 2220 2170 1,08 0,46
2520 A18 2520 YY 01 IR 01 H 46 2520 2470 1,22 0,52
ARPA 18 Orizzontale: Resa termica a metro lineare
N. el. 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60
Kcal/h a ∆t= 50°C 214,1 272,4 330,7 389,1 447,4 505,7 564,0 622,4 682,8 741,1 796,4 851,8 904,3 954,9 1003,51050,31095,4 1138,6 1180,1 1234,6 1289,0 1343,5 1397,9 1452,4 1506,8 1561,3 1615,8 1670,2 1724,7
Watt a ∆t= 50°C 248,9 316,7 384,6 452,4 520,2 588,0 655,9 723,7 793,9 861,8 926,1 990,5 1051,5 1110,3 1166,9 1221,3 1273,7 1323,9 1372,21435,5 1498,8 1562,2 1625,5 1688,8 1752,1 1815,5 1878,8 1942,1 2005,4
Watt a ∆t= 40°C 187,3 238,6 289,9 341,3 392,8 445,1 497,6 550,2 606,0 660,5 712,5 765,2 811,1 855,2 897,5 935,2 971,0 1004,81036,91096,01144,7 1193,5 1244,4 1295,5 1341,41400,41450,41500,4 1550,6
Watt a ∆t= 30°C* 129,9 165,5 201,3 237,3 273,4 310,8 348,5 386,5 427,9 468,7 508,2 548,6 580,4 610,8 639,8 662,9 684,4 704,2 722,6 773,9 808,7 843,6 881,8 920,5 950,6 1002,1 1038,9 1075,8 1112,9
Watt a ∆t= 20°C 77,5 98,9 120,5 142,2 164,1 187,3 211,0 234,9 261,9 289,0 315,6 343,3 362,2 380,1 397,0 408,1 418,0 426,7 434,3 474,0 495,6 517,3 542,7 568,6 585,0 625,3 649,2 673,2 697,3
Esp. modifica 1,274 1,270 1,267 1,263 1,259 1,248 1,238 1,228 1,210 1,192 1,175 1,157 1,163 1,170 1,177 1,196 1,216 1,236 1,256 1,209 1,208 1,206 1,197 1,188 1,197 1,163 1,160 1,156 1,153
∆t=50°C consigliato per caldaie tradizionali ∆t=40°C consigliato per caldaie a condensazione e pompe di calore ∆t=30°C consigliato per pompe di calore
(*) Grazie alle elevate prestazioni dei radiatori ARPA 18 Orizzontale, il ∆t ideale per la progettazione a bassa temperatura è 30°C
Per ∆t diversi da 50°C utilizzare la formula: Q=Qn (∆t / 50) n
Lavorazioni particolari
Allacciamenti idraulici sui collettori:
Cod. 88 Gli allacciamenti idraulici saldati sul collettore laterale possono essere posizionati in qualsiasi punto.
Allacciamenti
idraulici saldati Questa tipologia di installazione prevede obbligatoriamente l’inserimento del diaframma, per un
passo 50 mm corretto funzionamento del prodotto. L’interasse minimo possibile è pari a 50 mm (Cod. 88), mentre
Allacciamento il massimo è legato alla larghezza del radiatore (Cod. 82). L’interasse massimo è uguale al numero di
universale elementi meno 2 moltiplicato 27 (passo degli elementi): H’ = 27 x (n° elementi - 2).
Attacchi laterali (Cod. 82 e 88): predisposizione attacchi laterali con allacciamenti idraulici da 1/2”
saldati e diaframma interno € 72,44
Diaframma Interno (Cod. 80): per effettuare l’allacciamento idraulico laterale, deve essere sempre
inserito un diaframma interno al collettore € 26,44
Cod. 82 Predisposizione per allacciamento con valvola monotubo: questo allacciamento è disponibile
solo per impianti modul e/o bitubo, no monotubo ad anello - (specificare l’ingresso dell’acqua) -
Allacciamenti Verificare sezione Allacciamenti pag. 156 € 16,27
H’ idraulici saldati Allacciamenti idraulici disponibili consultabili a pagina 528
Dimensioni allacciamenti con valvole IRSAP
77
60 76
59
Cod. 80 Ø18
50 50 40
Diaframma 57
interno 19 40
19 41 73

10
76 77
