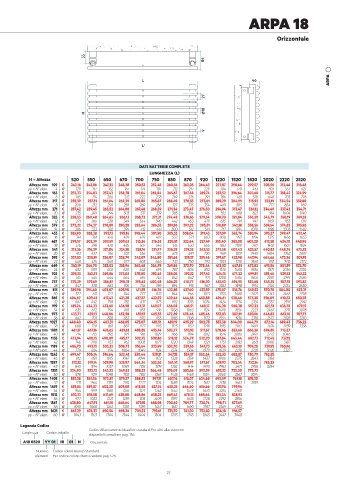

Page 80 - IRSAP - LISTINO RADIATORI 2023 - FIDRA

ARPA 18

Orizzontale

55
86

ARPA
L 46

27

Ø18
H

9

L'

DATI BATTERIE COMPLETE
LUNGHEZZA (L)
H = Altezza 520 550 650 670 700 750 850 870 920 1220 1520 1820 2020 2220 2520
Altezza mm 109 € 242,16 243,86 247,25 248,38 250,53 252,45 260,36 262,05 264,43 277,87 290,64 299,57 305,56 312,46 318,45
yy = N° elem. 4 W 129 137 162 167 174 187 212 217 229 304 378 453 503 553 627
Altezza mm 163 € 252,33 254,03 257,42 258,78 261,04 262,84 265,67 267,48 269,74 283,52 296,64 305,68 311,77 318,45 324,99
yy = N° elem. 6 W 165 174 206 212 222 238 269 276 291 386 481 576 640 703 798
Altezza mm 217 € 255,39 257,31 261,04 262,39 265,00 265,67 268,49 270,53 273,01 289,29 304,99 315,95 323,19 324,54 339,80
yy = N° elem. 8 W 200 212 250 258 269 288 327 335 354 469 585 700 777 854 969
Altezza mm 271 € 257,42 259,45 263,52 264,88 267,48 268,39 271,54 273,47 276,30 294,94 313,47 326,12 334,49 337,42 354,71
yy = N° elem. 10 W 235 249 294 303 317 339 385 394 416 552 688 823 914 1004 1140
Altezza mm 325 € 258,55 260,48 264,65 266,13 268,72 271,21 274,48 276,63 279,34 300,70 321,84 336,29 345,79 350,19 369,52
yy = N° elem. 12 W 271 286 338 349 364 390 442 453 479 635 791 947 1051 1155 1311
Altezza mm 379 € 272,22 274,37 278,89 280,58 283,64 286,35 289,96 292,22 295,51 318,89 342,18 358,56 369,64 374,83 395,96
yy = N° elem. 14 W 306 323 382 394 412 441 500 512 541 717 894 1070 1188 1305 1482
Altezza mm 433 € 285,90 288,38 293,13 295,16 298,44 301,50 305,33 308,04 311,43 337,09 362,74 380,94 393,37 399,47 422,41
yy = N° elem. 16 W 341 361 426 439 459 492 557 571 603 800 997 1194 1325 1456 1653
Altezza mm 487 € 299,57 302,39 307,59 309,63 313,36 316,63 320,81 323,64 327,49 355,40 383,08 403,20 417,20 424,10 448,96
yy = N° elem. 18 W 376 398 470 485 507 543 615 630 666 883 1100 1317 1462 1607 1824
Altezza mm 541 € 313,36 316,29 321,84 324,10 328,16 331,77 336,29 339,35 343,53 373,58 403,42 425,57 440,83 448,74 475,52
yy = N° elem. 20 W 413 437 516 532 556 595 675 691 730 969 1207 1445 1604 1762 2001
Altezza mm 595 € 327,03 330,19 336,07 338,79 343,07 346,80 351,66 355,17 359,46 391,67 423,98 447,94 464,66 473,26 501,95
yy = N° elem. 22 W 448 474 560 577 603 646 733 750 793 1051 1310 1568 1741 1913 2172
Altezza mm 649 € 343,19 346,70 353,02 355,96 360,48 364,78 369,86 373,70 378,44 413,03 447,61 473,82 491,56 501,39 532,70
yy = N° elem. 24 W 482 509 602 620 648 695 787 806 852 1130 1408 1686 1871 2056 2334
Altezza mm 703 € 359,23 363,31 369,86 373,03 378,00 382,63 388,05 392,12 397,43 434,15 471,22 499,81 518,46 529,53 563,32
yy = N° elem. 26 W 515 545 644 664 693 743 842 862 911 1208 1506 1803 2001 2199 2496
Altezza mm 757 € 375,39 379,69 386,81 390,31 395,63 400,48 406,25 410,77 416,30 455,52 494,95 525,68 545,35 557,78 593,83
yy = N° elem. 28 W 547 578 683 705 736 789 894 915 967 1283 1598 1914 2124 2334 2650
Altezza mm 811 € 389,98 394,60 402,07 405,90 411,55 416,76 422,85 427,60 433,59 475,07 516,76 549,53 570,78 584,00 622,31
yy = N° elem. 30 W 577 611 722 744 777 833 944 966 1021 1355 1688 2021 2243 2465 2798
Altezza mm 865 € 404,67 409,41 417,43 421,38 427,37 432,92 439,46 444,55 450,88 494,61 538,46 573,38 596,09 610,33 650,78
yy = N° elem. 32 W 607 642 758 782 817 875 992 1015 1074 1424 1774 2124 2357 2591 2941
Altezza mm 919 € 419,24 424,33 432,68 436,98 443,31 449,07 456,08 461,51 468,17 514,28 560,38 597,22 621,51 636,78 679,15
yy = N° elem. 34 W 635 672 794 818 855 916 1038 1063 1124 1490 1856 2223 2467 2711 3078
Altezza mm 973 € 433,71 439,13 448,06 452,58 459,13 465,35 472,69 478,46 485,46 533,83 582,19 620,96 646,83 663,10 707,73
yy = N° elem. 36 W 662 701 828 853 892 955 1083 1108 1172 1554 1936 2318 2573 2828 3210
Altezza mm 1027 € 448,40 454,15 463,31 468,05 475,07 481,51 489,19 495,29 502,75 553,38 604,00 644,79 672,14 689,43 736,22
yy = N° elem. 38 W 688 728 861 887 927 993 1125 1152 1218 1615 2012 2409 2674 2939 3336
Altezza mm 1081 € 461,17 467,16 476,65 481,61 488,85 495,74 503,77 510,10 517,67 570,66 623,66 666,26 694,85 713,27
yy = N° elem. 40 W 714 755 892 919 961 1029 1166 1194 1262 1674 2086 2497 2772 3046
Altezza mm 1135 € 473,94 480,15 490,09 495,17 502,75 509,86 518,12 524,79 532,70 587,84 643,44 687,73 717,45 737,12
yy = N° elem. 42 W 746 790 933 962 1005 1077 1220 1249 1321 1751 2182 2613 2900 3187
Altezza mm 1189 € 486,70 493,15 503,32 508,73 516,64 523,99 532,70 539,36 547,73 605,36 663,10 709,20 739,95 760,96
yy = N° elem. 44 W 779 824 974 1004 1049 1124 1274 1304 1379 1829 2278 2728 3028 3327
Altezza mm 1243 € 499,47 506,14 516,64 522,41 530,44 538,11 547,15 554,17 562,64 622,53 682,87 730,79 762,55
yy = N° elem. 46 W 812 859 1015 1047 1094 1172 1328 1359 1437 1906 2375 2843 3156
Altezza mm 1297 € 512,12 519,14 529,98 535,97 544,34 552,36 561,51 568,97 577,67 639,93 702,54 752,14 785,25
yy = N° elem. 48 W 845 894 1057 1089 1138 1219 1382 1414 1495 1983 2471 2958 3284
Altezza mm 1351 € 524,90 532,13 543,32 549,53 558,23 566,48 576,09 583,66 592,59 657,22 722,20 773,73
yy = N° elem. 50 W 878 929 1098 1132 1182 1267 1435 1469 1554 2060 2567 3074
Altezza mm 1405 € 553,38 561,06 572,81 579,37 588,52 597,11 607,16 615,07 624,68 692,59 761,18 815,20
yy = N° elem. 52 W 911 964 1139 1174 1227 1314 1489 1524 1612 2138 2663 3189
Altezza mm 1459 € 581,85 589,87 602,30 609,08 618,58 627,74 638,35 646,60 656,66 727,96 799,94
yy = N° elem. 54 W 944 999 1180 1216 1271 1362 1543 1579 1670 2215 2760
Altezza mm 1513 € 610,33 618,58 631,69 638,80 648,86 658,35 669,43 678,13 688,64 763,34 838,93
yy = N° elem. 56 W 977 1033 1221 1259 1315 1409 1597 1635 1728 2292 2856
Altezza mm 1567 € 638,80 647,51 661,18 668,64 679,15 688,98 700,62 709,77 720,74 798,71 877,69
yy = N° elem. 58 W 1010 1068 1262 1301 1359 1457 1651 1690 1787 2369 2952
Altezza mm 1621 € 667,29 676,33 690,56 698,36 709,32 719,61 731,70 741,30 752,82 834,18 916,57
yy = N° elem. 60 W 1043 1103 1304 1344 1404 1504 1705 1745 1845 2447 3048
Legenda Codice
Codice Allacciamento Idraulico standard. Per altri allacciamenti
Larghezza Codice imballo disponibili consultare pag. 156
A18 0520 YY 01 IR 01 H Orizzontale
Numero Codice colore Bianco Standard.
elementi Per codice colore diverso vedere pag. 528.
76 77
