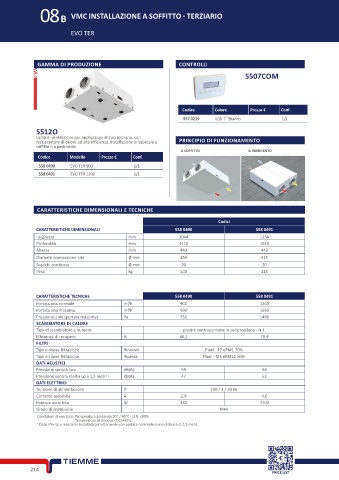

Page 230 - TIEMME - SISTEMI RADIANTI - FIDRA

08B VMC INSTALLAZIONE A SOFFITTO - TERZIARIO

EVO TER

GAMMA DI PRODUZIONE CONTROLLI

5507COM

Codice Colore Prezzo € Conf.
957 0219 LCD Bianco 1/1

Unità di ventilazione per applicazioni di tipo terziario, con
5512O ■
recuperatore di calore ad alta efficienza, installazione orizzontale a PRINCIPIO DI FUNZIONAMENTO
soffitto o a pavimento
A SOFFITTO A PAVIMENTO
Codice Modello Prezzo € Conf.
558 0490 EVO TER 900 1/1
558 0491 EVO TER 1200 1/1

CARATTERISTICHE DIMENSIONALI E TECNICHE

Codici
CARATTERISTICHE DIMENSIONALI 558 0490 558 0491
Larghezza mm 1044 1234
Profondità mm 1416 1618
Altezza mm 443 443
Diametri connessione aria Ø mm 250 315
Scarichi condensa Ø mm 20 20
Peso kg 100 115

CARATTERISTICHE TECNICHE 558 0490 558 0491
Portata aria normale m³/h 900 1200
Portata aria massima m³/h 990 1650
Pressione utile (portata massima) Pa 750 1480
SCAMBIATORE DI CALORE
Tipo di scambiatore e numero piastre controcorrente in polipropilene - N.1
Efficienza di recupero % 80,1 79,9
FILTRI
Tipo e classe filtrazione Rinnovo Piani - F7 ePM1 70%
Tipo e classe filtrazione Ripresa Piani - M5 ePM10 50%
DATI ACUSTICI
Pressione sonora Lwa dB(A) 59 64
Pressione sonora media Lp a 1,5 metri 1 dB(A) 47 52
DATI ELETTRICI
Tensione di alimentazione V 230 / 1 / 50 Hz
Corrente assorbita A 2,9 4,6
Potenza assorbita W 380 1100
Grado di protezione IP44
Condizioni di esercizio: Temperatura ambiente 0°C / 45°C - U.R. <80%
Temperatura di rinnovo -7°C/+40°C
1 Dato riferito a macchina installata correttamente con portata nominale a una distanza di 1,5 metri.

214
PRICE LIST
