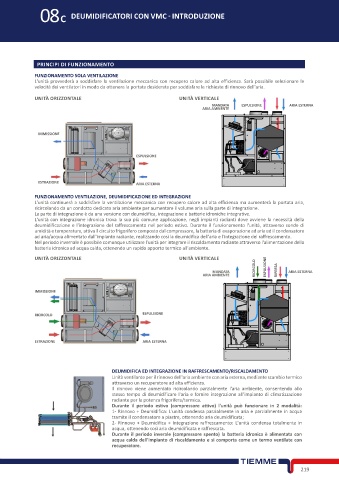

08C DEUMIDIFICATORI CON VMC - INTRODUZIONE

PRINCIPI DI FUNZIONAMENTO

FUNZIONAMENTO SOLA VENTILAZIONE
L'unità provvederà a soddisfare la ventilazione meccanica con recupero calore ad alta efficienza. Sarà possibile selezionare le
velocità dei ventilatori in modo da ottenere la portata desiderata per soddisfare le richieste di rinnovo dell'aria.

UNITÀ ORIZZONTALE UNITÀ VERTICALE
MANDATA ESPULSIONE ARIA ESTERNA
ARIA AMBIENTE

IMMISSIONE

ESPULSIONE

ESTRAZIONE ARIA ESTERNA

FUNZIONAMENTO VENTILAZIONE, DEUMIDIFICAZIONE ED INTEGRAZIONE
L'unità continuerà a soddisfare la ventilazione meccanica con recupero calore ad alta efficienza ma aumenterà la portata aria,
ricircolando da un condotto dedicato aria ambiente per aumentare il volume aria sulla parte di integrazione.
La parte di integrazione è da una versione con deumidifica, integrazione e batterie idroniche integrative.
L'unità con integrazione idronica trova la sua più comune applicazione, negli impianti radianti dove avviene la necessità della
deumidificazione e l'integrazione del raffrescamento nel periodo estivo. Durante il funzionamento l'unità, attraverso sonde di
umidità e temperatura, attiva il circuito frigorifero composto dal compressore, la batteria di evaporazione ad aria ed il condensatore
ad aria/acqua alimentato dall'impianto radiante, realizzando così la deumidifica dell'aria e l'integrazione del raffrescamento.
Nel periodo invernale è possibile comunque utilizzare l'unità per integrare il riscaldamento radiante attraverso l'alimentazione della
batteria idronica ad acqua calda, ottenendo un rapido apporto termico all'ambiente.
UNITÀ ORIZZONTALE UNITÀ VERTICALE

MANDATA RICIRCOLO ESPULSIONE RIPRESA ARIA ESTERNA
ARIA AMBIENTE

IMMISSIONE

RICIRCOLO ESPULSIONE

ESTRAZIONE ARIA ESTERNA

DEUMIDIFICA ED INTEGRAZIONE IN RAFFRESCAMENTO/RISCALDAMENTO
Unità ventilante per il rinnovo dell'aria ambiente con aria esterna, mediante scambio termico
attraverso un recuperatore ad alta efficienza.
Il rinnovo viene aumentato ricircolando parzialmente l'aria ambiente, consentendo allo
stesso tempo di deumidificare l'aria e fornire integrazione all’impianto di climatizzazione
radiante per la potenza frigorifera/termica.
Durante il periodo estivo (compressore attivo) l'unità può funzionare in 2 modalità:
1- Rinnovo + Deumidifica: L'unità condensa parzialmente in aria e parzialmente in acqua
tramite il condensatore a piastre, ottenendo aria deumidificata;
2- Rinnovo + Deumidifica + Integrazione raffrescamento: L'unità condensa totalmente in
acqua, ottenendo così aria deumidificata e raffrescata.
Durante il periodo inverale (compressore spento) la batteria idronica è alimentata con
acqua calda dell'impianto di riscaldamento e si comporta come un termo ventilate con
recuperatore.
