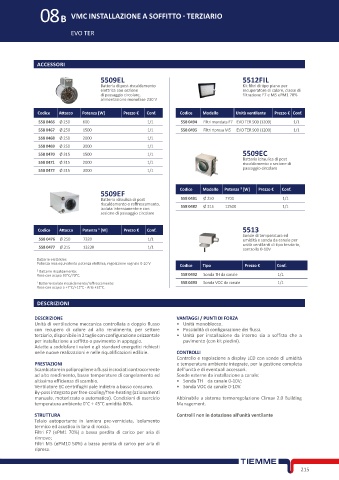

Page 231 - TIEMME - SISTEMI RADIANTI - FIDRA

08B VMC INSTALLAZIONE A SOFFITTO - TERZIARIO

EVO TER

ACCESSORI

5509EL 5512FIL
Batteria di post-riscaldamento Kit filtri di tipo piano per
elettrica con sezione recuperatore di calore, classe di
di passaggio circolare, filtrazione F7 e M5 ePM1 70%
alimentazione monofase 230 V

Codice Attacco Potenza [W] Prezzo € Conf. Codice Modello Unità ventilante Prezzo € Conf.
558 0466 Ø 250 600 1/1 558 0494 Filtri mandata F7 EVO TER 900 (1200) 1/1
558 0467 Ø 250 1500 1/1 558 0495 Filtri ripresa M5 EVO TER 900 (1200) 1/1
558 0468 Ø 250 2000 1/1
558 0469 Ø 250 3000 1/1
558 0470 Ø 315 1500 1/1 5509EC
Batteria idraulica di post
558 0471 Ø 315 2000 1/1 riscaldamento a sezione di
558 0472 Ø 315 3000 1/1 passaggio circolare

5509EF Codice Modello Potenza ² [W] Prezzo € Conf.
Batteria idraulica di post 558 0481 Ø 250 7700 1/1
riscaldamento o raffrescamento, 558 0482 Ø 315 12500 1/1
isolata internamente e con
sezione di passaggio circolare

Codice Attacco Potenza [W] Prezzo € Conf. 5513
1
Sonde di temperatura ed
558 0476 Ø 250 7320 1/1 umidità e sonda da canale per
558 0477 Ø 315 13230 1/1 unità ventilanti di tipo terziario,
controllo 0-10V
Batterie elettriche:
Potenza resa equivalente potenza elettrica, regolazione segnale 0-10 V Codice Tipo Prezzo € Conf.
² Batterie riscaldamento:
Rese con acqua 90°C/70°C. 558 0492 Sonda TH da canale 1/1
¹ Batterie isolate riscaldamento/raffrescamento: 558 0493 Sonda VOC da canale 1/1
Rese con acqua a +7°C/+12°C - Aria +32°C.

DESCRIZIONI

DESCRIZIONE VANTAGGI / PUNTI DI FORZA
Unità di ventilazione meccanica controllata a doppio flusso • Unità monoblocco.
con recupero di calore ad alto rendimento, per settore • Possibilità di configurazione dei flussi.
terziario, disponibile in 2 taglie con configurazione orizzontale • Unità per installazione da interno sia a soffitto che a
per installazione a soffitto o pavimento in appoggio. pavimento (con kit piedini).
Adatte a soddisfare i valori e gli standard energetici richiesti
nelle nuove realizzazioni e nelle riqualificazioni edilizie. CONTROLLI
Controllo e regolazione a display LCD con sonde di umidità
PRESTAZIONI e temperatura ambiente integrate, per la gestione completa
Scambiatore in polipropilene a flussi incrociati controcorrente dell’unità e di eventuali accessori.
ad alto rendimento, basse temperature di congelamento ed Sonde esterne da installazione a canale:
altissima efficienza di scambio. • Sonda TH da canale 0-10V;
Ventilatore EC centrifughi pale indietro a basso consumo. • Sonda VOC da canale 0-10V.
By-pass integrato per free-cooling/free-heating (azionamenti
manuale, motorizzato o automatico). Condizioni di esercizio Abbinabile a sistema termoregolazione Climav 2.0 Building
temperatura ambiente 0°C ÷ 45°C umidità 80%. Management.
STRUTTURA Controlli non in dotazione all’unità ventilante
Telaio autoportante in lamiera pre-verniciata, isolamento
termico ed acustico in lana di roccia.
Filtri F7 (ePM1 70%) a bassa perdita di carico per aria di
rinnovo;
Filtri M5 (ePM10 50%) a bassa perdita di carico per aria di
ripresa.

215
