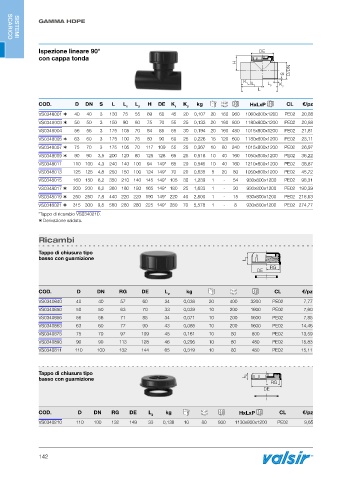

Page 144 - VALSIR - LISTINO ITS 2024 - FIDRA
P. 144
GAMMA HDPE
SISTEMI
SISTEMI
SCARICO
SCARICO
Ispezione lineare 90° DE
con cappa tonda
H
D/DN
S
K 1 L L
1 2 K 2
L
COD. D DN S L L L H DE K K kg HxLxP CL €/pz
1 2 1 2
VS0348001 Ü 40 40 3 130 75 55 69 60 45 20 0,107 20 160 960 1060x800x1200 PE02 20,88
VS0348003 Ü 50 50 3 150 90 60 75 70 55 25 0,133 20 160 800 1180x800x1200 PE02 20,88
VS0348004 56 56 3 175 105 70 84 85 65 30 0,194 20 160 480 1015x800x1200 PE02 21,81
VS0348005 Ü 63 60 3 175 100 75 80 90 60 25 0,226 15 120 600 1180x800x1200 PE02 23,11
VS0348007 Ü 75 70 3 175 105 70 117 109 55 25 0,367 10 80 240 1015x800x1200 PE02 26,97
VS0348009 Ü 90 90 3,5 200 120 80 125 128 65 25 0,518 10 40 160 1050x800x1200 PE02 36,22
VS0348011 110 100 4,3 240 140 100 94 149* 65 20 0,545 10 40 160 1210x800x1200 PE02 38,87
VS0348013 125 125 4,8 250 150 100 124 149* 70 20 0,635 5 20 80 1050x800x1200 PE02 45,72
VS0348015 160 150 6,2 350 210 140 145 149* 105 30 1,239 1 - 54 930x800x1200 PE02 98,31
VS0348017 Ü 200 200 6,2 360 180 180 165 149* 180 25 1,633 1 - 30 930x800x1200 PE02 190,39
VS0348019 Ü 250 250 7,8 440 220 220 190 149* 220 40 2,800 1 - 15 930x800x1200 PE02 218,63
VS0348021 Ü 315 300 9,8 560 280 280 225 149* 280 70 5,578 1 - 8 930x800x1200 PE02 274,77
*Tappo di ricambio VS0340210.
Ü Derivazione saldata.
Ricambi
Tappo di chiusura tipo
basso con guarnizione L 2
RG
DE
COD. D DN RG DE L kg CL €/pz
2
VS0340840 40 40 57 60 34 0,038 20 400 3200 PE02 7,77
VS0340850 50 50 63 70 33 0,039 10 200 1600 PE02 7,60
VS0340856 56 56 71 85 34 0,071 10 200 1600 PE02 7,85
VS0340863 63 60 77 90 43 0,086 10 200 1600 PE02 14,46
VS0340875 75 70 97 109 45 0,161 10 80 800 PE02 13,59
VS0340890 90 90 113 128 46 0,295 10 80 480 PE02 15,83
VS0340811 110 100 132 144 65 0,319 10 80 480 PE02 15,11
Tappo di chiusura tipo
basso con guarnizione L 2
RG
DE
COD. D DN RG DE L kg HxLxP CL €/pz
2
VS0340210 110 100 132 149 33 0,138 10 80 800 1130x800x1200 PE02 9,65
142
