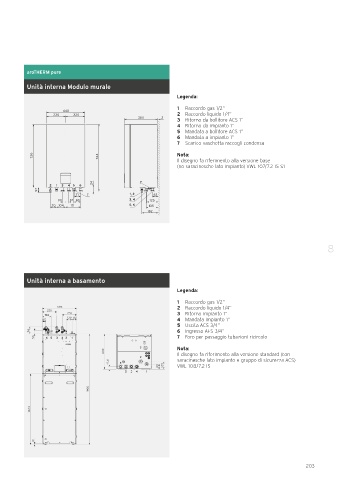

aroTHERM pure

Unità interna Modulo murale
Legenda:

1 Raccordo gas 1/2’’
440
220 220 2 Raccordo liquido 1/4’’
380 2
3 Ritorno da bollitore ACS 1’’
4 Ritorno da impianto 1’’
5 Mandata a bollitore ACS 1’’
6 Mandata a impianto 1’’
7 Scarico vaschetta raccogli condensa

720 744 Nota:
Il disegno fa riferimento alla versione base
(no saracinesche lato impianto) VWL 107/7.2 IS S1

24 7
2 1 3 4 5 6
57
71 7 1, 2 62
33 37 80 3, 4 125
70 104 171 5, 6 135
182

8

Unità interna a basamento
Legenda:

1 Raccordo gas 1/2’’
595 2 Raccordo liquido 1/4’’
251
251 3 Ritorno impianto 1’’
158
100 82
65 4 Mandata impianto 1’’
5 Uscita ACS 3/4’’
116 6 Ingresso AFS 3/4’’
50 6 5 3 4 2 1 7 Foro per passaggio tubazioni ricircolo
7 Nota:
600 Il disegno fa riferimento alla versione standard (con
2
41,8 6 saracinesche lato impianto e gruppo di sicurezza ACS)
83 129 VWL 108/7.2 IS
5 3 4 1

1900

1220
