Pompe di calore

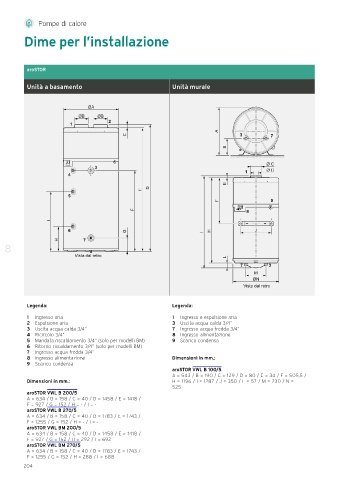

Dime per l’installazione

aroSTOR

Unità a basamento Unità murale

8

Legenda: Legenda:

1 Ingresso aria 1 Ingresso e espulsione aria
2 Espulsione aria 3 Uscita acqua calda 3/4”
3 Uscita acqua calda 3/4” 7 Ingresso acqua fredda 3/4”
4 Ricircolo 3/4” 8 Ingresso alimentazione
5 Mandata riscaldamento 3/4” (solo per modelli BM) 9 Scarico condensa
6 Ritorno riscaldamento 3/4” (solo per modelli BM)
7 Ingresso acqua fredda 3/4”
8 Ingresso alimentazione Dimensioni in mm.:
9 Scarico condensa
aroSTOR VWL B 100/5
A = 543 / B = 190 / C = 129 / D = 80 / E = 34 / F = 505,5 /
Dimensioni in mm.: H = 1196 / I = 1287 / J = 350 / L = 57 / M = 230 / N =
525
aroSTOR VWL B 200/5
A = 634 / B = 158 / C = 40 / D = 1458 / E = 1418 /
F = 927 / G = 152 / H = - / I = -
aroSTOR VWL B 270/5
A = 634 / B = 158 / C = 40 / D = 1783 / E = 1743 /
F = 1255 / G = 152 / H = - / I = -
aroSTOR VWL BM 200/5
A = 634 / B = 158 / C = 40 / D = 1458 / E = 1418 /
F = 927 / G = 152 / H = 292 / I = 692
aroSTOR VWL BM 270/5
A = 634 / B = 158 / C = 40 / D = 1783 / E = 1743 /
F = 1255 / G = 152 / H = 288 / I = 688
204
