Page 209 - VAILLANT - LISTINO MAGGIO 2024 - FIDRA

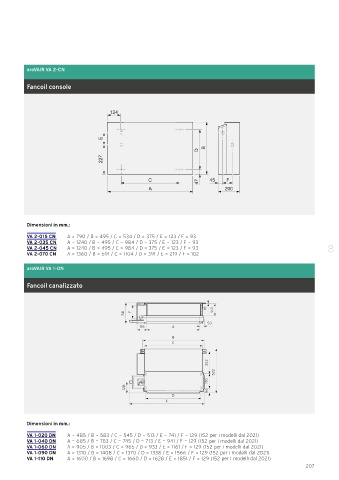

aroVAIR VA 2-CN

Fancoil console

124

E
B
D
227

C 47 45 F
A 200

Dimensioni in mm.:

VA 2-015 CN A = 790 / B = 495 / C = 534 / D = 375 / E = 123 / F = 93
VA 2-035 CN A = 1240 / B = 495 / C = 984 / D = 375 / E = 123 / F = 93
VA 2-045 CN A = 1240 / B = 495 / C = 984 / D = 375 / E = 123 / F = 93 8
VA 2-070 CN A = 1360 / B = 591 / C = 1104 / D = 391 / E = 219 / F = 102

aroVAIR VA 1-DN

Fancoil canalizzato

10 140
241 F
50
116 A

B
C

262
522
170
128
56
D
E

Dimensioni in mm.:

VA 1-020 DN A = 485 / B = 583 / C = 545 / D = 513 / E = 741 / F = 129 (152 per i modelli dal 2021)
VA 1-040 DN A = 685 / B = 783 / C = 745 / D = 713 / E = 941 / F = 129 (152 per i modelli dal 2021)
VA 1-060 DN A = 905 / B = 1003 / C = 965 / D = 933 / E = 1161 / F = 129 (152 per i modelli dal 2021)
VA 1-090 DN A = 1310 / B = 1408 / C = 1370 / D = 1338 / E = 1566 / F = 129 (152 per i modelli dal 2021)
VA 1-110 DN A = 1600 / B = 1698 / C = 1660 / D = 1628 / E = 1851 / F = 129 (152 per i modelli dal 2021)
207
