P. 43

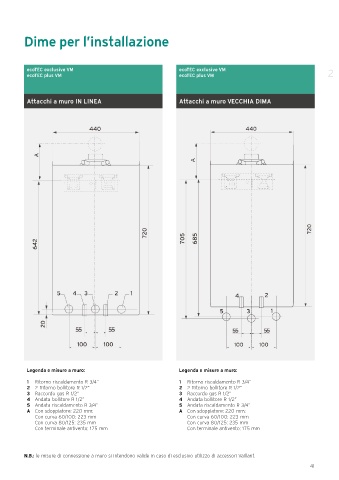

Dime per l’installazione
ecoTEC exclusive VM ecoTEC exclusive VM
ecoTEC plus VM ecoTEC plus VM 2
Attacchi a muro IN LINEA Attacchi a muro VECCHIA DIMA
Legenda e misure a muro: Legenda e misure a muro:
1 Ritorno riscaldamento R 3/4” 1 Ritorno riscaldamento R 3/4”
2 2 Ritorno bollitore R 1/2” 2 2 Ritorno bollitore R 1/2”
3 Raccordo gas R 1/2” 3 Raccordo gas R 1/2”
4 Andata bollitore R 1/2” 4 Andata bollitore R 1/2”
5 Andata riscaldamento R 3/4” 5 Andata riscaldamento R 3/4”
A Con sdoppiatore: 220 mm; A Con sdoppiatore: 220 mm;
Con curva 60/100: 223 mm Con curva 60/100: 223 mm
Con curva 80/125: 235 mm Con curva 80/125: 235 mm
Con terminale antivento: 175 mm Con terminale antivento: 175 mm
N.B.: le misure di connessione a muro si intendono valide in caso di esclusivo utilizzo di accessori Vaillant.
41
