Caldaie murali condensing

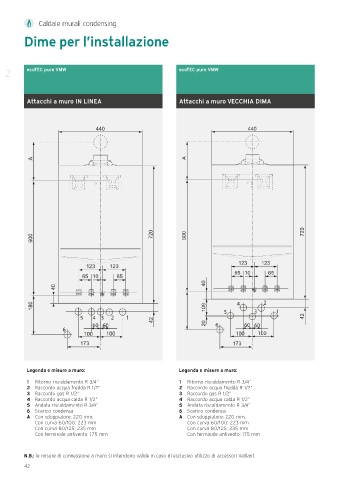

Dime per l’installazione

2 ecoTEC pure VMW ecoTEC pure VMW

Attacchi a muro IN LINEA Attacchi a muro VECCHIA DIMA

Legenda e misure a muro: Legenda e misure a muro:

1 Ritorno riscaldamento R 3/4” 1 Ritorno riscaldamento R 3/4”
2 Raccordo acqua fredda R 1/2” 2 Raccordo acqua fredda R 1/2”
3 Raccordo gas R 1/2” 3 Raccordo gas R 1/2”
4 Raccordo acqua calda R 1/2” 4 Raccordo acqua calda R 1/2”
5 Andata riscaldamento R 3/4” 5 Andata riscaldamento R 3/4”
6 Scarico condensa 6 Scarico condensa
A Con sdoppiatore: 220 mm; A Con sdoppiatore: 220 mm;
Con curva 60/100: 223 mm Con curva 60/100: 223 mm
Con curva 80/125: 235 mm Con curva 80/125: 235 mm
Con terminale antivento: 175 mm Con terminale antivento: 175 mm

N.B.: le misure di connessione a muro si intendono valide in caso di esclusivo utilizzo di accessori Vaillant.

42
