P. 47

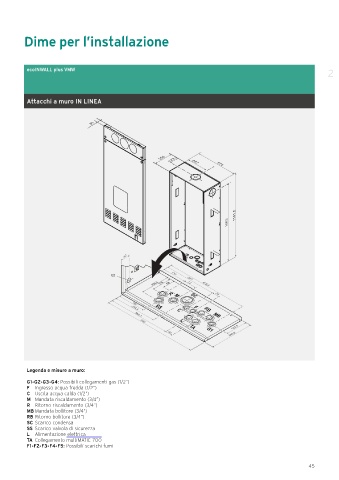

Dime per l’installazione





          ecoINWALL plus VMW
                                                                                                                    2




          Attacchi a muro IN LINEA

























































          Legenda e misure a muro:

          G1-G2-G3-G4: Possibili collegamenti gas (1/2”)
          F  Ingresso acqua fredda (1/2”)
          C  Uscita acqua calda (1/2”)
          M  Mandata riscaldamento (3/4”)
          R  Ritorno riscaldamento (3/4”)
          MB Mandata bollitore (3/4”)
          RB Ritorno bollitore (3/4”)
          SC Scarico condensa
          SS Scarico valvola di sicurezza
          L  Alimentazione elettrica
          TA  Collegamento multiMATIC 700
          F1-F2-F3-F4-F5: Possibili scarichi fumi



                                                                                                             45
