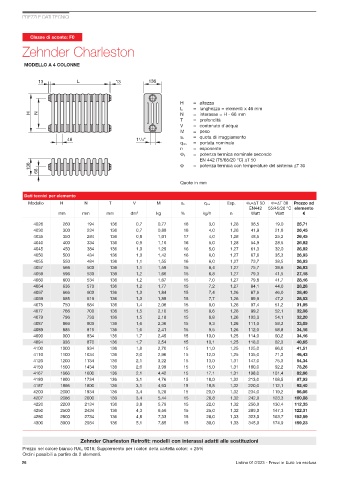

Page 28 - ZEHNDER - LISTINO RADIATORI E SCALDASALVIETTE - FIDRA

PREZZI E DATI TECNICI

Classe di sconto: F0
Zehnder Charleston

MODELLO A 4 COLONNE

13 13

H = altezza
L = lunghezza = elementi x 46 mm
N = interasse = H - 66 mm
T = profondità
V = contenuto d'acqua
M = peso
s k = quota di irraggiamento
q ms = portata nominale
n = esponente
Φ s = potenza termica nominale secondo
EN¤442 (75/65/20¤°C) ∆T 50
Φ = potenza termica con temperature del sistema ∆T 30

Quote in mm

Dati tecnici per elemento
Modello H N T V M s k q ms Esp. Φ s=∆T 50 Φ=∆T 30 Prezzo ad
EN442 55/45/20 °C elemento
mm mm mm dm 3 kg % kg/h n Watt Watt €
4026 260 194 136 0,7 0,77 18 3,0 1,28 36,5 19,0 25,71
4030 300 234 136 0,7 0,88 18 4,0 1,28 41,9 21,8 26,45
4035 350 284 136 0,8 1,01 17 4,0 1,28 48,5 25,2 26,45
4040 400 334 136 0,9 1,16 16 5,0 1,28 54,9 28,5 26,82
4045 450 384 136 1,0 1,29 16 5,0 1,27 61,3 32,0 26,82
4050 500 434 136 1,0 1,42 16 6,0 1,27 67,6 35,3 26,93
4055 550 484 136 1,1 1,55 16 6,0 1,27 73,7 38,5 26,93
4057 566 500 136 1,1 1,59 15 6,4 1,27 75,7 39,6 26,93
4059 596 530 136 1,2 1,66 15 6,8 1,27 79,3 41,5 27,18
4060 600 534 136 1,2 1,67 15 7,0 1,27 79,8 41,7 28,16
4064 636 570 136 1,2 1,77 15 7,2 1,27 84,1 44,0 28,28
4067 666 600 136 1,3 1,84 15 7,4 1,26 87,6 46,0 28,40
4069 685 619 136 1,3 1,89 15 7,7 1,26 89,9 47,2 28,53
4075 750 684 136 1,4 2,06 15 8,0 1,26 97,4 51,2 31,95
4077 766 700 136 1,5 2,10 15 8,6 1,26 99,2 52,1 32,08
4079 796 730 136 1,5 2,18 15 8,8 1,26 103,0 54,1 32,20
4087 866 800 136 1,6 2,36 15 9,3 1,26 111,0 58,3 33,05
4089 885 819 136 1,6 2,41 15 9,5 1,26 112,0 58,8 34,16
4090 900 834 136 1,7 2,45 15 10,0 1,25 114,0 60,2 34,16
4094 936 870 136 1,7 2,54 15 10,1 1,25 118,0 62,3 40,65
4100 1000 934 136 1,8 2,70 15 11,0 1,25 125,0 66,0 41,51
4110 1100 1034 136 2,0 2,96 15 12,0 1,25 135,0 71,3 46,43
4120 1200 1134 136 2,1 3,22 15 13,0 1,31 147,0 75,3 54,34
4150 1500 1434 136 2,6 3,99 15 15,0 1,31 180,0 92,2 73,26
4167 1666 1600 136 2,1 4,42 15 17,1 1,31 198,0 101,4 82,66
4180 1800 1734 136 3,1 4,76 15 18,0 1,32 213,0 108,5 87,93
4187 1866 1800 136 3,1 4,93 15 18,8 1,32 220,0 112,1 92,40
4200 2000 1934 136 3,4 5,28 15 20,0 1,32 234,0 119,2 96,06
4207 2066 2000 136 3,4 5,44 15 20,8 1,32 242,0 123,3 100,88
4220 2200 2134 136 3,8 5,79 15 22,0 1,32 256,0 130,4 112,35
4250 2500 2434 136 4,3 6,56 15 25,0 1,32 289,0 147,3 122,31
4280 2800 2734 136 4,8 7,33 15 28,0 1,33 323,0 163,7 152,59
4300 3000 2934 136 5,1 7,85 15 30,0 1,33 345,0 174,9 159,23

Zehnder Charleston Retrofit: modelli con interassi adatti alle sostituzioni
Prezzo nel colore bianco RAL 9016; Supplemento per i colori della cartella colori: + 25%
Ordini possibili a partire da 2 elementi.
26 Listino 01/2023 - Prezzi in Euro Iva esclusa
