PREZZI E DATI TECNICI
Classe di sconto: F0

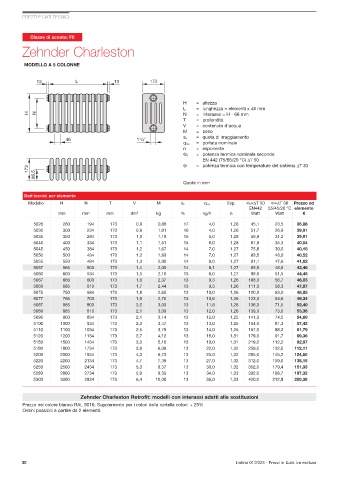

Zehnder Charleston
MODELLO A 5 COLONNE
13 13
H = altezza
L = lunghezza = elementi x 46 mm
N = interasse = H - 66 mm
T = profondità
V = contenuto d'acqua
M = peso
s k = quota di irraggiamento
q ms = portata nominale
n = esponente
Φ s = potenza termica nominale secondo
EN¤442 (75/65/20¤°C) ∆T 50
Φ = potenza termica con temperature del sistema ∆T 30
Quote in mm
Dati tecnici per elemento
Modello H N T V M s k q ms Esp. Φ s=∆T 50 Φ=∆T 30 Prezzo ad
EN442 55/45/20 °C elemento
mm mm mm dm 3 kg % kg/h n Watt Watt €
5026 260 194 173 0,8 0,88 17 4,0 1,28 45,1 23,5 36,86
5030 300 234 173 0,9 1,01 16 4,0 1,28 51,7 26,9 39,91
5035 350 284 173 1,0 1,18 15 5,0 1,28 59,9 31,2 39,91
5040 400 334 173 1,1 1,51 15 6,0 1,28 67,9 35,3 40,04
5045 450 384 173 1,2 1,67 14 7,0 1,27 75,8 39,6 40,15
5050 500 434 173 1,3 1,83 14 7,0 1,27 83,5 43,6 40,52
5055 550 484 173 1,3 2,00 14 8,0 1,27 91,1 47,6 41,62
5057 566 500 173 1,4 2,05 14 8,1 1,27 93,5 48,9 43,46
5060 600 534 173 1,5 2,16 13 8,0 1,27 98,6 51,5 44,45
5067 666 600 173 1,6 2,37 13 9,3 1,26 108,0 56,7 46,03
5069 685 619 173 1,7 2,44 13 9,5 1,26 111,0 58,3 47,87
5075 750 684 173 1,8 2,65 13 10,0 1,26 120,0 63,0 48,85
5077 766 700 173 1,9 2,70 13 10,6 1,26 123,0 64,6 49,34
5087 866 800 173 2,0 3,03 13 11,8 1,26 136,0 71,5 52,40
5089 885 819 173 2,1 3,09 13 12,0 1,26 139,0 73,0 53,38
5090 900 834 173 2,1 3,14 13 12,0 1,25 141,0 74,5 54,60
5100 1000 934 173 2,3 3,47 13 13,0 1,25 154,0 81,3 57,42
5110 1100 1034 173 2,5 3,79 13 14,0 1,25 167,0 88,2 61,79
5120 1200 1134 173 2,7 4,12 13 15,0 1,31 179,0 91,7 69,36
5150 1500 1434 173 3,3 5,10 13 19,0 1,31 219,0 112,2 92,97
5180 1800 1734 173 3,9 6,08 13 22,0 1,32 259,0 132,0 112,11
5200 2000 1934 173 4,3 6,73 13 25,0 1,32 285,0 145,2 124,50
5220 2200 2134 173 4,7 7,39 13 27,0 1,32 312,0 159,0 138,15
5250 2500 2434 173 5,3 8,37 13 30,0 1,32 352,0 179,4 151,33
5280 2800 2734 173 5,9 9,35 13 34,0 1,33 392,0 198,7 187,32
5300 3000 2934 173 6,4 10,00 13 36,0 1,33 420,0 212,9 200,38
Zehnder Charleston Retrofit: modelli con interassi adatti alle sostituzioni
Prezzo nel colore bianco RAL 9016; Supplemento per i colori della cartella colori: + 25%
Ordini possibili a partire da 2 elementi.
30 Listino 01/2023 - Prezzi in Euro Iva esclusa
