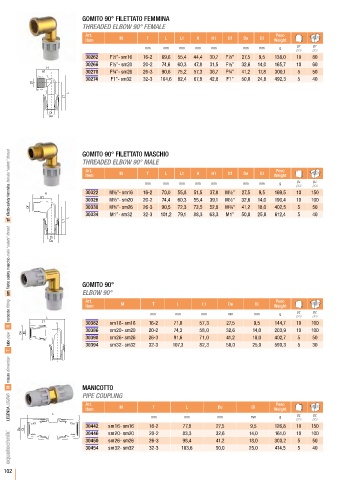

Page 104 - AQUATECHNIK - SAFETY
P. 104
GOMITO 90° FILETTATO FEMMINA
THREADED ELBOW 90° FEMALE
Art. Peso
Item M T L L1 H H1 Df De Di Weight
mm mm mm mm mm mm mm g pcs pcs
pz
pz
30262 F½”- sm16 16-2 69,6 55,4 44,4 30,7 F½” 27,5 9,5 138,0 10 80
30266 F½”- sm20 20-2 74,6 60,3 47,8 31,5 F½” 32,6 14,0 165,7 10 60
H
H1 30270 F¾”- sm26 26-3 90,6 75,2 57,3 36,7 F¾” 41,2 17,8 300,1 5 50
30274 F1”- sm32 32-3 104,6 82,4 67,8 42,8 F1” 50,0 24,8 492,3 5 40
Df
L
L1
Di
De
LEGENDA LEGEND misure dimension tubo pipe raccordo fitting filetto safety maschio male “safety” thread filetto safety femmina female “safety” thread
GOMITO 90° FILETTATO MASCHIO
THREADED ELBOW 90° MALE
Art. Peso
Item M T L L1 H H1 Df De Di Weight
mm mm mm mm mm mm mm g pcs pcs
pz
pz
H 30322 M½”- sm16 16-2 70,0 55,8 51,5 37,8 M½” 27,5 9,5 169,5 10 150
H1
30326 M½”- sm20 20-2 74,4 60,3 55,4 39,1 M½” 32,6 14,0 190,4 10 100
Df 30330 M¾”- sm26 26-3 90,5 72,3 73,5 52,9 M¾” 41,2 18,0 402,5 5 50
30334 M1”- sm32 32-3 101,2 79,1 88,3 63,3 M1” 50,0 25,0 612,4 5 40
L
sf L1
Di
De
GOMITO 90°
sm ELBOW 90°
Art. Peso
Item M T L L1 De Di Weight
mm mm mm mm mm g pz pz
L pcs pcs
L1 30382 sm16- sm16 16-2 71,0 57,3 27,5 9,5 144,7 10 100
R
30386 sm20- sm20 20-2 74,3 58,0 32,6 14,0 203,9 10 100
De Di
30390 sm26- sm26 26-3 91,6 71,0 41,2 18,0 402,7 5 50
30394 sm32- sm32 32-3 107,3 82,3 50,0 25,0 590,3 5 30
T
M MANICOTTO
PIPE COUPLING
Art. Peso
Item M T L De Di Weight
L mm mm mm mm g pcs pcs
pz
pz
30442 sm16- sm16 16-2 77,8 27,5 9,5 126,8 10 150
De Di
30446 sm20- sm20 20-2 83,3 32,6 14,0 161,0 10 100
30450 sm26- sm26 26-3 98,4 41,2 18,0 300,2 5 50
30454 sm32- sm32 32-3 103,6 50,0 25,0 414,5 5 40
