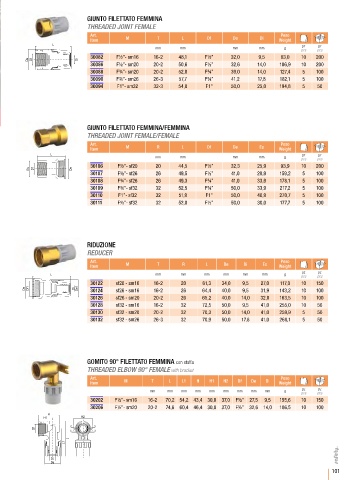

Page 103 - AQUATECHNIK - SAFETY
P. 103
GIUNTO FILETTATO FEMMINA
THREADED JOINT FEMALE
Art. Peso
Item M T L Df De Di Weight
L pz pz
mm mm mm mm g pcs pcs
30082 F½”- sm16 16-2 48,1 F½” 32,0 9,5 83,0 10 200
De Df Di
30086 F½”- sm20 20-2 50,6 F½” 32,6 14,0 106,9 10 200
30088 F¾”- sm20 20-2 52,0 F¾” 39,0 14,0 127,4 5 100
30090 F¾”- sm26 26-3 57,7 F¾” 41,2 17,8 182,1 5 100
30094 F1”- sm32 32-3 54,8 F1” 50,0 25,0 194,8 5 50
GIUNTO FILETTATO FEMMINA/FEMMINA
THREADED JOINT FEMALE/FEMALE
Art. Peso
Item M R L Df De Es Weight
L pz pz
mm mm mm mm g pcs pcs
30106 F½”- sf20 20 44,5 F½” 32,3 25,9 93,9 10 200
Es Df De
30107 F½”- sf26 26 49,5 F½” 41,0 29,9 159,2 5 100
30108 F¾”- sf26 26 49,3 F¾” 41,0 33,9 178,1 5 100
30109 F¾”- sf32 32 52,5 F¾” 50,0 33,9 217,2 5 100
30110 F1”- sf32 32 51,9 F1” 50,0 40,9 270,7 5 100
30111 F½”- sf32 32 52,0 F½” 50,0 30,0 177,7 5 100
RIDUZIONE
REDUCER
Art. Peso
Item M T R L De Di Es Weight
pz pz
L mm mm mm mm mm mm g pcs pcs
30122 sf20 - sm16 16-2 20 61,3 34,0 9,5 27,0 117,0 10 150
De Df1 Di De1 30124 sf26 - sm16 16-2 26 64,4 40,0 9,5 31,9 143,2 10 100
30126 sf26 - sm20 20-2 26 65,2 40,0 14,0 32,0 163,5 10 100
30128 sf32 - sm16 16-2 32 72,5 50,0 9,5 41,0 255,0 10 50
30130 sf32 - sm20 20-2 32 70,3 50,0 14,0 41,0 259,9 5 50
30132 sf32 - sm26 26-3 32 70,9 50,0 17,8 41,0 268,1 5 50
GOMITO 90° FILETTATO FEMMINA con staffa
THREADED ELBOW 90° FEMALE with bracket
Art. Peso
Item M T L L1 H H1 H2 Df De Di Weight
pz pz
mm mm mm mm mm mm mm mm mm g pcs pcs
30202 F½”- sm16 16-2 70,2 54,2 43,4 30,0 37,0 F½” 27,5 9,5 155,6 10 150
30206 F½”- sm20 20-2 74,6 60,4 46,4 30,0 37,0 F½” 32,6 14,0 186,5 10 100
H
H1 H2
Df
L
L1
Di
De
100 101
