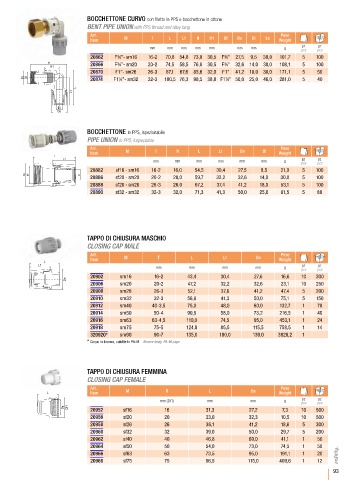

Page 95 - AQUATECHNIK - SAFETY
P. 95
BOCCHETTONE CURVO con filetto in PPS e bocchettone in ottone
BENT PIPE UNION with PPS thread and alloy tang
Art. Peso
Item M T L L1 H H1 Df De Di Es Weight
mm mm mm mm mm mm mm g pcs pcs
pz
pz
20862 F¾”- sm16 16-2 70,8 54,8 73,8 30,5 F¾” 27,5 9,5 30,0 101,7 5 100
H 20866 F¾”- sm20 20-2 74,5 58,5 76,8 30,5 F¾” 32,6 14,0 30,0 108,1 5 100
H1
20870 F1”- sm26 26-3 87,1 67,6 85,6 32,0 F1” 41,2 18,0 38,0 171,1 5 50
Es Df 20874 F1¼”- sm32 32-3 100,5 76,3 98,5 38,0 F1¼” 50,0 25,0 46,0 281,0 5 40
L
L1
Di
De
BOCCHETTONE in PPS, ispezionabile
PIPE UNION in PPS, inspectable
Art. Peso
Item M T R L L1 De Di Weight
L
L1 pz pz
mm mm mm mm mm mm g pcs pcs
20882 sf16 - sm16 16-2 16,0 54,5 30,4 27,5 9,5 21,0 5 100
De Df1 Di
20886 sf20 - sm20 20-2 20,0 59,7 32,2 32,6 14,0 30,8 5 100
20888 sf26 - sm26 26-3 26,0 67,2 37,4 41,2 18,0 53,1 5 100
20890 sf32 - sm32 32-3 32,0 71,3 41,3 50,0 25,0 81,5 5 80
TAPPO DI CHIUSURA MASCHIO
CLOSING CAP MALE
Art. Peso
Item M T L L1 De Weight
L
L1 mm mm mm mm g pz pz
pcs pcs
20902 sm16 16-2 43,4 30,4 27,6 16,6 10 300
De
20906 sm20 20-2 47,2 32,2 32,6 23,1 10 250
20908 sm26 26-3 52,1 37,6 41,2 47,4 5 200
20910 sm32 32-3 56,8 41,3 50,0 75,1 5 150
20912 sm40 40-3,5 75,0 48,0 60,0 132,7 1 70
20914 sm50 50-4 90,5 58,0 73,2 216,5 1 40
20916 sm63 63-4,5 110,0 74,5 95,0 453,1 1 24
20918 sm75 75-5 124,0 85,5 115,5 758,5 1 14
320920* sm90 90-7 135,0 100,0 139,0 3826,2 1
* Corpo in bronzo, calotte in PA-M Bronze body, PA-M caps
TAPPO DI CHIUSURA FEMMINA
CLOSING CAP FEMALE
Art. Peso
L Item M R L De Weight
mm (Df1) mm mm g pz pz
pcs pcs
De Df1 20952 sf16 16 31,3 27,2 7,3 10 500
20956 sf20 20 33,0 32,3 10,5 10 500
20958 sf26 26 36,1 41,2 18,6 5 300
20960 sf32 32 39,0 50,0 29,7 5 200
20962 sf40 40 46,8 60,0 41,1 1 50
20964 sf50 50 54,0 73,0 74,5 1 50
20966 sf63 63 73,5 95,0 191,1 1 20
20968 sf75 75 86,5 115,0 409,6 1 12
92 93
