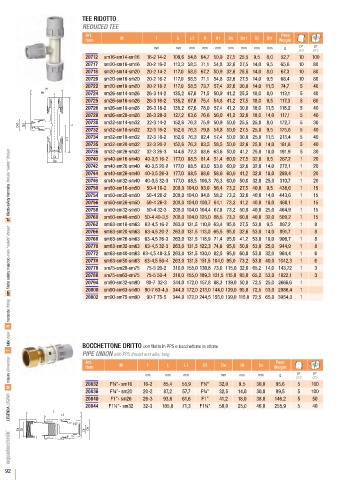

Page 94 - AQUATECHNIK - SAFETY
P. 94
TEE RIDOTTO
REDUCED TEE
Art. Peso
Item M T L L1 H H1 De De1 Di Di1 Weight
mm mm mm mm mm mm mm mm mm g pcs pcs
pz
pz
20712 sm16-sm14-sm16 16-2 14-2 109,6 54,8 64,7 50,9 27,5 25,5 9,5 8,0 52,7 10 100
20717 sm20-sm16-sm16 20-2 16-2 113,3 58,5 71,1 54,8 32,6 27,5 14,0 9,5 65,6 10 80
20718 sm20-sm14-sm20 20-2 14-2 117,0 58,5 67,2 50,9 32,6 25,5 14,0 8,0 67,3 10 80
20720 sm20-sm16-sm20 20-2 16-2 117,0 58,5 71,1 54,8 32,6 27,5 14,0 9,5 68,4 10 80
20722 sm20-sm18-sm20 20-2 18-2 117,0 58,5 73,7 57,4 32,6 30,0 14,0 11,5 74,7 5 40
H
H1 20724 sm26-sm14-sm26 26-3 14-2 135,2 67,6 71,5 50,9 41,2 25,5 18,0 8,0 113,1 5 40
20725 sm26-sm16-sm26 26-3 16-2 135,2 67,6 75,4 54,8 41,2 27,5 18,0 9,5 117,3 5 60
20726 sm26-sm18-sm26 26-3 18-2 135,2 67,6 78,0 57,4 41,2 30,0 18,0 11,5 118,2 5 40
20728 sm26-sm20-sm26 26-3 20-2 127,2 63,6 76,6 56,0 41,2 32,6 18,0 14,0 117,1 5 40
20730 sm32-sm14-sm32 32-3 14-2 152,6 76,3 75,9 50,9 50,0 25,5 25,0 8,0 172,7 5 30
De1 Di1 L
20732 sm32-sm16-sm32 32-3 16-2 152,6 76,3 79,8 54,8 50,0 27,5 25,0 9,5 175,8 5 40
20734 sm32-sm18-sm32 32-3 18-2 152,6 76,3 82,4 57,4 50,0 30,0 25,0 11,5 213,4 5 40
L1
20735 sm32-sm20-sm32 32-3 20-2 152,6 76,3 83,5 58,5 50,0 32,6 25,0 14,0 181,8 5 40
20736 sm32-sm26-sm32 32-3 26-3 144,6 72,3 88,6 63,6 50,0 41,2 25,0 18,0 191,9 5 30
LEGENDA LEGEND misure dimension tubo pipe raccordo fitting filetto safety maschio male “safety” thread filetto safety femmina female “safety” thread
Di 20740 sm40-sm16-sm40 40-3,5 16-2 177,0 88,5 81,4 51,4 60,0 27,5 32,0 9,5 267,2 1 20
De
20742 sm40-sm20-sm40 40-3,5 20-2 177,0 88,5 83,0 53,0 60,0 32,6 32,0 14,0 272,1 1 20
20744 sm40-sm26-sm40 40-3,5 26-3 177,0 88,5 88,6 58,6 60,0 41,2 32,0 18,0 289,4 1 20
20746 sm40-sm32-sm40 40-3,5 32-3 177,0 88,5 106,3 76,3 60,0 50,0 32,0 25,0 310,7 1 20
20750 sm50-sm16-sm50 50-4 16-2 208,0 104,0 93,0 56,4 73,2 27,5 40,0 9,5 438,6 1 15
20754 sm50-sm20-sm50 50-4 20-2 208,0 104,0 94,8 58,2 73,2 32,6 40,0 14,0 443,6 1 15
20756 sm50-sm26-sm50 50-4 26-3 208,0 104,0 100,7 64,1 73,2 41,2 40,0 18,0 460,1 1 15
20758 sm50-sm32-sm50 50-4 32-3 208,0 104,0 104,4 67,8 73,2 50,0 40,0 25,0 464,9 1 15
20760 sm50-sm40-sm50 50-4 40-3,5 208,0 104,0 125,0 88,5 73,2 60,0 40,0 32,0 509,2 1 15
sf
20762 sm63-sm16-sm63 63-4,5 16-2 263,0 131,5 110,9 63,4 95,0 27,5 53,0 9,5 887,2 1 8
20766 sm63-sm20-sm63 63-4,5 20-2 263,0 131,5 113,0 65,5 95,0 32,6 53,0 14,0 891,7 1 8
20768 sm63-sm26-sm63 63-4,5 26-3 263,0 131,5 118,9 71,4 95,0 41,2 53,0 18,0 906,7 1 8
20770 sm63-sm32-sm63 63-4,5 32-3 263,0 131,5 122,3 74,8 95,0 50,0 53,0 25,0 944,9 1 8
20772 sm63-sm40-sm63 63-4,5 40-3,5 263,0 131,5 130,0 82,5 95,0 60,0 53,0 32,0 964,4 1 6
20774 sm63-sm50-sm63 63-4,5 50-4 263,0 131,5 151,5 104,0 95,0 73,2 53,0 40,0 1042,3 1 6
20778 sm75-sm20-sm75 75-5 20-2 310,0 155,0 130,8 73,0 115,0 32,6 65,2 14,0 143,72 1 3
20788 sm75-sm63-sm75 75-5 50-4 310,0 155,0 189,3 131,5 115,0 95,0 65,2 53,0 1822,1 1 3
20794 sm90-sm32-sm90 90-7 32-3 344,0 172,0 157,8 88,3 139,0 50,0 72,5 25,0 2666,6 1
20800 sm90-sm63-sm90 90-7 63-4,5 344,0 172,0 213,0 144,0 139,0 95,0 72,5 53,0 2986,4 1
sm
20802 sm90-sm75-sm90 90-7 75-5 344,0 172,0 244,5 155,0 139,0 115,0 72,5 65,0 3954,3 1
R
BOCCHETTONE DRITTO con filetto in PPS e bocchettone in ottone
T
PIPE UNION with PPS thread and alloy tang
Art. Peso
Item M T L L1 Df De Di Es Weight
mm mm mm mm mm mm g pcs pcs
pz
pz
20832 F¾”- sm16 16-2 85,4 55,9 F¾” 32,0 9,5 30,0 95,6 5 100
M
20836 F¾”- sm20 20-2 87,2 57,7 F¾” 32,5 14,0 30,0 99,5 5 100
20840 F1”- sm26 26-3 93,6 61,6 F1” 41,2 18,0 38,0 146,2 5 50
20844 F1¼”- sm32 32-3 105,8 71,3 F1¼” 50,0 25,0 46,0 255,9 5 40
L
L1
Es Df Di De
