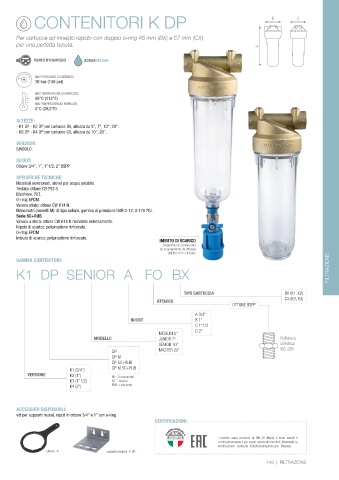

Page 144 - ATLAS FILTRI - CATALISTINO 48

CONTENITORI K DP B C

Per cartucce ad innesto rapido con doppio o-ring 45 mm (BX) e 57 mm (CX)
per una perfetta tenuta. A

PUNTO D’INGRESSO ACQUAFREDDA

MAX PRESSIONE DI ESERCIZIO
10 bar (145 psi)

MAX TEMPERATURA DI ESERCIZIO
45°C (113°F)
MIN TEMPERATURA DI ESERCIZIO
4°C (39,2°F)
ALTEZZE:
- K1 DP - K2 DP per cartucce BX, altezza da 5”, 7”, 10”, 20”.
- K3 DP - K4 DP per cartucce CX, altezza da 10”, 20”.
VERSIONI:
SINGOLO.
IN/OUT:
Ottone 3/4”, 1”, 1”1/2, 2” BSPP

SPECIFICHE TECNICHE:
Materiali selezionati, idonei per acqua potabile.
Testata: ottone CB 753 S.
Bicchiere: PET.
O-ring: EPDM.
Valvola sfiato: ottone CW 614 N.
Manometri (modelli M): di tipo radiale, gamma di pressione BAR 0-12, 0-170 PSI.
Serie SC+RUB
Valvola a sfera: ottone CW 614 N nichelato esternamente.
Nipplo di scarico: polipropilene rinforzato.
O-ring: EPDM
Imbuto di scarico: polipropilene rinforzato.
IMBUTO DI SCARICO
Dispositivo di prevenzione
da inquinamento da reflusso
UNI EN 1717-11/2002
GAMMA CONTENITORI:
K1 DP SENIOR A FO BX FILTRAZIONE

TIPO CARTUCCIA BX (K1, K2)
CX (K3, K4)
ATTACCO
OTTONE BSPP
A 3/4”
IN/OUT B 1”
C 1”1/2
D 2”
MEDIUM 5”
MODELLO JUNIOR 7” filettatura
SENIOR 10” cilindrica
DP MASTER 20” ISO 228
DP M
DP SC+RUB
K1 (3/4”) DP M SC+RUB
VERSIONE K2 (1”) M = 2 manometri
K3 (1”1/2) SC = scarico
K4 (2”) RUB = rubinetto

ACCESSORI DISPONIBILI:
viti per supporti murali, nippli in ottone 3/4” e 1” con o-ring
CERTIFICAZIONI:

I prodotti sono conformi al DM 25 (Italia) e sono testati e
certificati secondo i più severi standard mondiali, ottenendo la
certificazione sanitaria EAC/Ghostreghistrazia (Russia).
chiave -X- supporto murale -K DP-
143 | FILTRAZIONE
