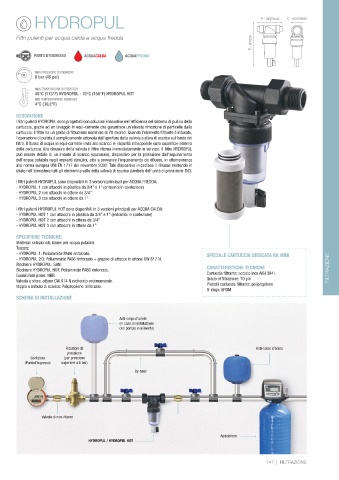

Page 148 - ATLAS FILTRI - CATALISTINO 48

HYDROPUL A - larghezza C - profondità

Filtri pulenti per acqua calda e acqua fredda
B - altezza

PUNTO D’INGRESSO ACQUACALDA ACQUAFREDDA

MAX PRESSIONE DI ESERCIZIO
8 bar (45 psi)

MAX TEMPERATURA DI ESERCIZIO
45°C (113°F) HYDROPUL - 70°C (158°F) HYDROPUL HOT
MIN TEMPERATURA DI ESERCIZIO
4°C (39,2°F)
DESCRIZIONE
I filtri pulenti HYDROPUL sono progettati con soluzioni innovative nell’efficienza del sistema di pulizia della
cartuccia, grazie ad un lavaggio in equi-corrente che garantisce un’elevata rimozione di particelle dalla
cartuccia. Il filtro ha un grado di filtrazione nominale di 70 micron. Quando l’elemento filtrante è intasato,
l’operazione di pulizia è semplicemente azionata dall’apertura della valvola a sfera di scarico sul fondo del
filtro. Il flusso di acqua in equi-corrente invia allo scarico le impurità intrappolate sulla superficie esterna
della cartuccia. Alla chiusura della valvola il filtro ritorna immediatamente in servizio. Il filtro HYDROPUL
può essere dotato di un imbuto di scarico (opzionale), dispositivo per la protezione dall’inquinamento
dell’acqua potabile negli impianti idraulici, atto a prevenire l’inquinamento da riflusso, in ottemperanza
alla norma europea UNI EN 1717 del novembre 2002. Tale dispositivo impedisce il riflusso mettendo in
sfiato nell’atmosfera tutti gli elementi a valle della valvola di scarico (simbolo dell’unità di protezione: DC).
I filtri pulenti HYDROPUL sono disponibili in 3 versioni principali per ACQUA FREDDA:
- HYDROPUL 1 con attacchi in plastica da 3/4” e 1” (entrambi in confezione)
- HYDROPUL 2 con attacchi in ottone da 3/4”
- HYDROPUL 3 con attacchi in ottone da 1”
I filtri pulenti HYDROPUL HOT sono disponibili in 3 versioni principali per ACQUA CALDA:
- HYDROPUL HOT 1 con attacchi in plastica da 3/4” e 1” (entrambi in confezione)
- HYDROPUL HOT 2 con attacchi in ottone da 3/4”
- HYDROPUL HOT 3 con attacchi in ottone da 1”
SPECIFICHE TECNICHE:
Materiali selezionati, idonei per acqua potabile.
Testata:
- HYDROPUL 1: Poliammide PA66 rinforzato. SPECIALE CARTUCCIA DEDICATA RA MINI
- HYDROPUL 2/3: Poliammide PA66 rinforzato + gruppo di attacco in ottone CW 617 N.
Bicchiere HYDROPUL: SAN. CARATTERISTICHE TECNICHE
Bicchiere HYDROPUL HOT: Poliammide PA66 rinforzato. FILTRAZIONE
Guarnizioni piane: NBR. Cartuccia filtrante: acciaio inox AISI 304 L
Valvola a sfera: ottone CW 614 N nichelato esternamente. Grado di filtrazione: 70 µm
Nipplo e imbuto di scarico: Polipropilene rinforzato. Piattelli cartuccia filtrante: polipropilene
O-rings: EPDM
SCHEMA DI INSTALLAZIONE

Anti-colpo d’ariete
(in caso di installazione
con pompa in alimento)

Riduttore di Anti-colpo d’ariete
pressione
Contatore (per pressione
(Puntod’ingresso) superiore a 8 bar)
By-pass

Valvola di non-ritorno

Addolcitore
HYDROPUL / HYDROPUL HOT
