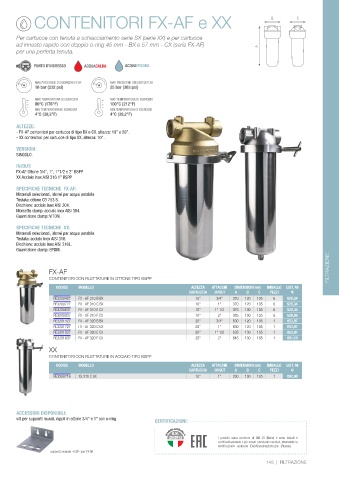

Page 146 - ATLAS FILTRI - CATALISTINO 48

CONTENITORI FX-AF e XX B C

Per cartucce con tenuta a schiacciamento serie SX (serie XX) e per cartucce
ad innesto rapido con doppio o-ring 45 mm - BX e 57 mm - CX (serie FX-AF) A
per una perfetta tenuta.

PUNTO D’INGRESSO ACQUACALDA ACQUAFREDDA

MAX PRESSIONE DI ESERCIZIO FX AF MAX PRESSIONE DI ESERCIZIO XX
16 bar (232 psi) 25 bar (363 psi)

MAX TEMPERATURA DI ESERCIZIO MAX TEMPERATURA DI ESERCIZIO
80°C (176°F) 100°C (212°F)
MIN TEMPERATURA DI ESERCIZIO MIN TEMPERATURA DI ESERCIZIO
4°C (39,2°F) 4°C (39,2°F)

ALTEZZE:
- FX-AF contenitori per cartucce di tipo BX e CX, altezza: 10” e 20”.
- XX contenitori per cartucce di tipo SX, altezza: 10”.
VERSIONI:
SINGOLO.
IN/OUT:
FX-AF Ottone 3/4”, 1”, 1“1/2 e 2” BSPP
XX Acciaio inox AISI 316 1” BSPP
SPECIFICHE TECNICHE FX AF:
Materiali selezionati, idonei per acqua potabile.
Testata: ottone CB 753 S.
Bicchiere: acciaio inox AISI 304.
Morsetto clamp: acciaio inox AISI 304.
Guarnizione clamp: VITON.

SPECIFICHE TECNICHE XX:
Materiali selezionati, idonei per acqua potabile.
Testata: acciaio inox AISI 316.
Bicchiere: acciaio inox AISI 316L.
Guarnizione clamp: EPDM.
FILTRAZIONE

FX-AF
CONTENITORI CON FILETTATURE IN OTTONE TIPO BSPP
CODICE MODELLO ALTEZZA ATTACCHI DIMENSIONI mm IMBALLO LIST. 48
CARTUCCIA IN/OUT A B C PEZZI €
RE3200427 FX - AF 310 B BX 10" 3/4" 370 120 105 6 525,34
RE3200727 FX - AF 310 C BX 10" 1" 370 120 105 6 525,34
RE3200837 FX - AF 310 E CX 10" 1" 1/2 375 130 105 6 525,34
RE3200937 FX - AF 310 F CX 10" 2" 385 130 105 6 528,95
RE3201427 FX - AF 320 B BX 20" 3/4" 630 120 105 1 653,97
RE3201727 FX - AF 320 C BX 20" 1" 630 120 105 1 653,97
RE3201837 FX - AF 320 E CX 20" 1" 1/2 635 130 105 1 653,97
RE3201937 FX - AF 320 F CX 20" 2" 645 130 105 1 661,19
XX
CONTENITORI CON FILETTATURE IN ACCIAIO TIPO BSPP
CODICE MODELLO ALTEZZA ATTACCHI DIMENSIONI mm IMBALLO LIST. 48
CARTUCCIA IN/OUT A B C PEZZI €
RE3300716 XX 310 C SX 10” 1” 330 130 105 1 892,00

ACCESSORI DISPONIBILI:
viti per supporti murali, nippli in ottone 3/4” e 1” con o-ring
CERTIFICAZIONI:

I prodotti sono conformi al DM 25 (Italia) e sono testati e
certificati secondo i più severi standard mondiali, ottenendo la
certificazione sanitaria EAC/Ghostreghistrazia (Russia).
supporto murale -K DP- per FX AF
145 | FILTRAZIONE
