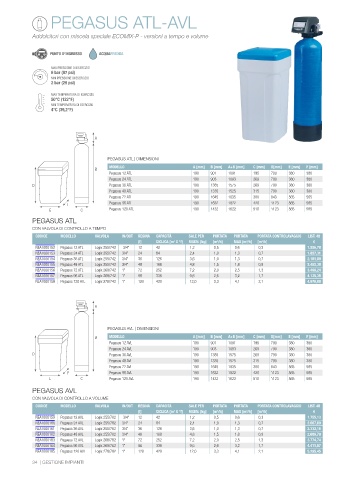

Page 35 - ATLAS FILTRI - CATALISTINO 48
P. 35

PEGASUS ATL-AVL



                 Addolcitori con miscela speciale ECOMIX-P - versioni a tempo e volume


                       PUNTO D’INGRESSO  ACQUAFREDDA

                       MAX PRESSIONE DI ESERCIZIO
                       6 bar (87 psi)
                       MIN PRESSIONE DI ESERCIZIO
                       2 bar (29 psi)

                       MAX TEMPERATURA DI ESERCIZIO
                       50°C (122°F)
                       MIN TEMPERATURA DI ESERCIZIO
                       4°C (39,2°F)




                                       A



                                           PEGASUS ATL | DIMENSIONI
                                            MODELLO                      A [mm]  B [mm]  A+B [mm]  C [mm]  D[mm]  E [mm]  F [mm]
                                       B
                                            Pegasus 12 ATL               190   901   1091     195   790    380   380
                                            Pegasus 24 ATL               190   903   1093     269   790    380   380
                 D                          Pegasus 36 ATL               190   1385  1575     269   790    380   380
                                            Pegasus 48 ATL               190   1335  1525     315   790    380   380
                                            Pegasus 72 ATL               190   1645  1835     380   843    565   565
                             F              Pegasus 96 ATL               190   1632  1822     420   1123   565   565
                       E         C          Pegasus 120 ATL              190   1432  1622     510   1123   565   565
                 PEGASUS ATL
                 CON VALVOLA DI CONTROLLO A TEMPO
                  CODICE  MODELLO      VALVOLA  IN/OUT  RESINA  CAPACITÀ  SALE PER   PORTATA  PORTATA  PORTATA CONTROLAVAGGIO  LIST. 48
                                                      [l]   CICLICA [m  X °f]  RIGEN. [kg]  [m /h]  MAX [m /h]  [m /h]  €
                                                                                 3
                                                                                                 3
                                                                                            3
                                                                  3
                  NEA1000152  Pegasus 12 ATL  Logix 255/742   3/4”   12  42   1,2      0,5      0,6      0,3     1.556,78
                  NEA1000153  Pegasus 24 ATL   Logix 255/742  3/4”  24  84   2,4      1,0      1,3      0,7      1.857,31
                  NEA1000154  Pegasus 36 ATL  Logix 255/742   3/4”  36  126   3,6      1,0      1,3      0,7     2.181,89
                  NEA1000155  Pegasus 48 ATL  Logix 255/742   3/4”  48  168   4,8      1,5      1,8      0,9     2.452,38
                  NEA1000156  Pegasus 72 ATL  Logix 268/742   1”  72  252   7,2      2,0      2,5      1,3       3.498,24
                  NEA1000157  Pegasus 96 ATL  Logix 268/742  1”  96  336   9,6      2,6      3,2      1,7        4.135,38
                  NEA1000158  Pegasus 120 ATL  Logix 278/742  1”  120  420   12,0      3,3      4,1      2,1     4.976,88

                                       A



                                           PEGASUS AVL | DIMENSIONI
                                       B    MODELLO                      A [mm]  B [mm]  A+B [mm]  C [mm]  D[mm]  E [mm]  F [mm]
                                            Pegasus 12 AVL               190   901   1091     195   790    380   380
                                            Pegasus 24 AVL               190   903   1093     269   790    380   380
                 D                          Pegasus 36 AVL               190   1385  1575     269   790    380   380
                                            Pegasus 48 AVL               190   1335  1525     315   790    380   380
                                            Pegasus 72 AVL               190   1645  1835     380   843    565   565
                             F              Pegasus 96 AVL               190   1632  1822     420   1123   565   565
                       E         C          Pegasus 120 AVL              190   1432  1622     510   1123   565   565
                 PEGASUS AVL
                 CON VALVOLA DI CONTROLLO A VOLUME
                  CODICE  MODELLO      VALVOLA  IN/OUT  RESINA  CAPACITÀ  SALE PER   PORTATA  PORTATA  PORTATA CONTROLAVAGGIO  LIST. 48
                                                      [l]   CICLICA [m  X °f]  RIGEN. [kg]  [m /h]  MAX [m /h]  [m /h]  €
                                                                  3
                                                                                 3
                                                                                            3
                                                                                                 3
                  NEA1000159  Pegasus 12 AVL  Logix 255/762   3/4”   12  42   1,2      0,5      0,6      0,3     1.755,13
                  NEA1000160  Pegasus 24 AVL   Logix 255/762  3/4”  24  84   2,4      1,0      1,3      0,7      2.067,69
                  NEA1000161  Pegasus 36 AVL  Logix 255/762   3/4”  36  126   3,6      1,0      1,3      0,7     2.332,16
                  NEA1000162  Pegasus 48 AVL  Logix 255/762   3/4”  48  168   4,8      1,5      1,8      0,9     2.686,79
                  NEA1000163  Pegasus 72 AVL  Logix 268/762   1”  72  252   7,2      2,0      2,5      1,3       3.774,74
                  NEA1000164  Pegasus 96 AVL  Logix 268/762  1”  96  336   9,6      2,6      3,2      1,7        4.411,87
                  NEA1000165  Pegasus 120 AVL  Logix 278/762  1”  120  420   12,0      3,3      4,1      2,1     5.295,45
