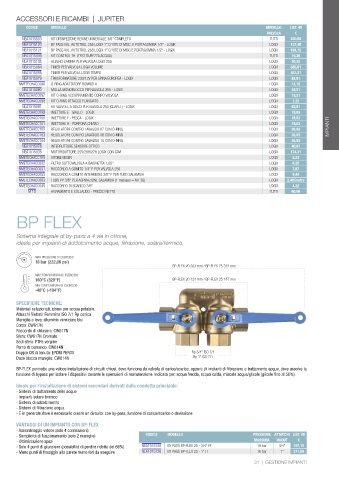

Page 32 - ATLAS FILTRI - CATALISTINO 48

ACCESSORI E RICAMBI | JUPITER
CODICE MODELLO MODELLO LIST. 48
VALVOLA €
NEA1015503 KIT DISINFEZIONE RESINE UNIVERSALE 3/8" COMPLETO TUTTI 250,00
NEA1015120 BY PASS VAL. AUTOTROL 255 LOGIX 1” C/ VITE DI MISC. E PORTAGOMMA 1/2” - LOGIX LOGIX 157,48
NEA1015121 BY PASS VAL. AUTOTROL 268 LOGIX 1” C/ VITE DI MISC E PORTAGOMMA 1/2” - LOGIX LOGIX 194,75
NEA1015009 KIT CONTROL TH (TEST DUREZZA ACQUA) TUTTI 19,36
NEA1015105 ALBERO CAMMA PER VALVOLA LOGIX 255 LOGIX 50,25
NEA1015084 TIMER PER VALVOLA LOGIX VOLUME LOGIX 565,01
NEA1015085 TIMER PER VALVOLA LOGIX TEMPO LOGIX 453,21
NEA1015079 TRASFORMATORE 230/12V PER SPINA EUROPEA - LOGIX LOGIX 84,81
NMETECHACC096 O-RING ADATTATORE BOMBOLA LOGIX 14,19
NEA1015080 MOLLA MONOBLOCCO PER VALVOLA 255 - LOGIX LOGIX 29,51
NMETECHACC097 KIT O-RING ACCOPPIAMENTO CORPO VALVOLA LOGIX 18,21
NMETECHACC098 KIT O-RING ATTACCO FLANGIATO LOGIX 1,32
NEA1015081 KIT VALVOLE A DISCO PER VALVOLA 255 (CLAPET) - LOGIX LOGIX 62,81
NMETECHACC099 INIETTORE E - GIALLO - LOGIX LOGIX 18,63
NMETECHACC100 INIETTORE F - PESCA - LOGIX LOGIX 18,63
NMETECHACC101 INIETTORE H - PORPORA CHIARO LOGIX 18,63
NMETECHACC102 REGOLATORE CONTRO LAVAGGIO 07 CON O-RING LOGIX 26,93 IMPIANTI
NMETECHACC103 REGOLATORE CONTRO LAVAGGIO 08 CON O-RING LOGIX 26,93
NMETECHACC104 REGOLATORE CONTRO LAVAGGIO 10 CON O-RING LOGIX 26,93
NEA1015078 INTERRUTTORE SENSORE OTTICO LOGIX 40,87
NEA1015035 MOTORIDUTTORE 255/268/278 LOGIX CON CAVI LOGIX 174,31
NMETECHACC105 VITONE MIXER LOGIX 5,23
NMETECHACC002 FILTRO SOTTOVALVOLA A BAIONETTA 1,05" LOGIX 6,25
NMETECHACC051 RACCORDO A GOMITO 1/4" F PER VALVOLA 255 LOGIX 7,87
NMETECHACC053 RACCORDO A GOMITO INTERMEDIO 3/8" F PER TUBO SALAMOIA LOGIX 9,44
NMETECHACC063 TUBO PP 3/8" PER ASPIRAZIONE SALAMOIA (1 matassa = MT 30) LOGIX 2,40/metro
NMETECHACC045 RACCORDO DI SCARICO 3/8" LOGIX 4,22
M 10 AVVIAMENTO E COLLAUDO - PREZZO NETTO TUTTI 60,00

BP FLEX

Sistema integrale di by-pass a 4 vie in ottone,
ideale per impianti di addolcimento acque, filtrazione, solare/termico.

MAX PRESSIONE DI ESERCIZIO
16 bar (232,06 psi)
BP-FLEX 20 303 mm / BP-FLEX 25 312 mm
MAX TEMPERATURA DI ESERCIZIO
160°C (320°F) BP-FLEX 20 124 mm / BP-FLEX 25 147 mm
MIN TEMPERATURA DI ESERCIZIO
-40°C (-104°F)
SPECIFICHE TECNICHE:
Materiali selezionati, idonei per acqua potabile.
Attacchi filettati: Femmina ISO 7/1 Rp conica
Maniglia a leva: alluminio verniciato blu
Corpo: CW617N
Raccordo di chiusura: CW617N
Sfera: CW617N Cromato
Sedi sfera: PTFE vergine
Perno di comando: CW614N
Doppio OR di tenuta: EPDM PEROX Rp 3/4” ISO 7/1
Dado blocca maniglia: CW614N Rp 1” ISO 7/1

BP-FLEX permette una veloce installazione di circuiti chiusi, dove funziona da valvola di carico/scarico, oppure di impianti di filtrazione e trattamento acque, dove assolve la
funzione di bypass per isolare i dispositivi durante le operazioni di manutenzione. Indicata per: acqua fredda, acqua calda, miscele acqua/glicole (glicole fino al 50%).
Ideale per l’installazione di sistemi secondari derivati dalla condotta principale:
- Sistemi di trattamento delle acque
- Impianti solare termico
- Sistemi di addolcimento
- Sistemi di filtrazione acqua
- E in generale dove è necessario creare un circuito: con by-pass, funzione di carico/scarico o deviazione
VANTAGGI DI UN IMPIANTO CON BP-FLEX
- Assemblaggio veloce (solo 4 connessioni)
- Semplicità di funzionamento (solo 2 maniglie) CODICE MODELLO PRESSIONE ATTACCHI LIST. 48
- Ottimizzazione spazi MASSIMA IN/OUT €
- Solo 4 punti di giunzione (possibilità di perdite ridotta del 66%) NEA1015125 BY PASS BP-FLEX 20 - 3/4” FF 16 bar 3/4” 197,15
- Meno punti di fissaggio alla parete meno fori da eseguire NEA1015126 BY PASS BP-FLEX 25 - 1” FF 16 bar 1” 271,68
31 | GESTIONE IMPIANTI
