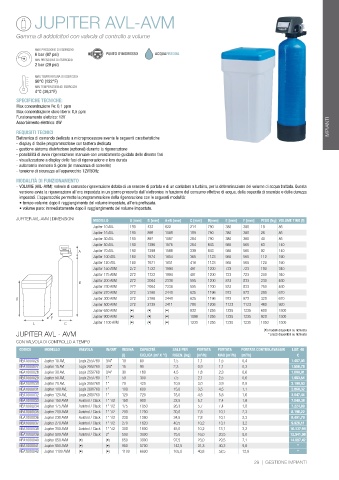

Page 30 - ATLAS FILTRI - CATALISTINO 48
P. 30

JUPITER AVL-AVM



           Gamma di addolcitori con valvola di controllo a volume

                 MAX PRESSIONE DI ESERCIZIO
                 6 bar (87 psi)           PUNTO D’INGRESSO  ACQUAFREDDA
                 MIN PRESSIONE DI ESERCIZIO
                 2 bar (29 psi)

                 MAX TEMPERATURA DI ESERCIZIO
                 50°C (122°F)
                 MIN TEMPERATURA DI ESERCIZIO
                 4°C (39,2°F)
           SPECIFICHE TECNICHE:
           Max concentrazione Fe: 0,1 ppm
           Max concentrazione cloro libero: 0,5 ppm
           Funzionamento elettrico: 12V
           Assorbimento elettrico: 8W
           REQUISITI TECNICI                                                                                             IMPIANTI
           Elettronica di comando dedicata a microprocessore avente le seguenti caratteristiche:
           - display di facile programmazione con tastiera dedicata
           -  gestione sistema disinfezione (optional) durante la rigenerazione
           -  possibilità di avvio rigenerazione manuale con avanzamento guidato delle diverse fasi
           -  visualizzazione a display delle fasi di rigenerazione e loro durata
           -  autonomia memoria 8 giorni (in mancanza di corrente)
           -  tensione di sicurezza all’apparecchio 12V/50Hz
           MODALITÀ DI FUNZIONAMENTO
           - VOLUME (AVL-AVM): valvola di comando rigenerazione dotata di un sensore di portata e di un contatore a turbina, per la determinazione del volume di acqua trattata. Questa
            versione avvia la rigenerazione all’ora impostata in un giorno prescelto dall’elettronica in funzione del consumo effettivo di acqua, della capacità di scambio e della durezza
            impostati. L’apparecchio permette la programmazione della rigenerazione con le seguenti modalità:
             • tempo-volume: dopo il raggiungimento del volume impostato, all’ora prefissata.
             • volume puro: immediatamente dopo il raggiungimento del volume impostato.
           JUPITER AVL-AVM | DIMENSIONI  MODELLO   A [mm]  B [mm]  A+B [mm]  C [mm]  D[mm]  E [mm]  F [mm]  PESO [kg]  VOLUME TINO [l]
                                      Jupiter 10 AVL  190  432  622     214   790   380    380   18    85
                                      Jupiter 15 AVL  190  898  1088    189   790   380    380   26    85
                                      Jupiter 30 AVL  190  897  1087    264   790   380    380   40    85
                                      Jupiter 50 AVL  190  1386  1576   264   843   565    565   63    140
                                 A    Jupiter 70 AVL  190  1398  1588   338   843   565    565   82    140
                                      Jupiter 100 AVL  180  1674  1854  365   1123  565    565   112   190
                                      Jupiter 120 AVL  180  1671  1851  416   1123  565    565   120   190
                                      Jupiter 150 AVM  272  1722  1994  491   1200  723    723   180   340
                                      Jupiter 175 AVM  272  1722  1994  491   1200  723    723   200   340
                                 B    Jupiter 200 AVM  272  2064  2336  555   1200  833    833   230   460
                                      Jupiter 230 AVM  272  2064  2336  555   1200  833    833   250   460
                                      Jupiter 270 AVM  272  2168  2440  625   1196  973    973   280   670
           D                          Jupiter 300 AVM  272  2168  2440  625   1196  973    973   320   670
                                      Jupiter 500 AVM  272  2139  2411  780   1206  1123   1123  480   920
                                      Jupiter 650 AVM  (•)  (•)  (•)    932   1255  1235   1235  600   1500
                       F              Jupiter 900 AVM  (•)  (•)  (•)    1089  1255  1235   1235  820   1500
                 E          C         Jupiter 1100 AVM  (•)  (•)  (•)   1233  1255  1235   1235  1050  1500
           JUPITER AVL - AVM                                                                      (•) modelli disponibili su richiesta
                                                                                                   * prezzi disponibili su richiesta
           CON VALVOLA DI CONTROLLO A TEMPO
            CODICE   MODELLO     VALVOLA  IN/OUT  RESINA  CAPACITÀ  SALE PER   PORTATA  PORTATA  PORTATA CONTROLAVAGGIO  LIST. 48
                                                [l]   CICLICA [m  X °f]  RIGEN. [kg]  [m /h]  MAX [m /h]  [m /h]  €
                                                                            3
                                                             3
                                                                                           3
                                                                                      3
            NEA1000026  Jupiter 10 AVL  Logix 255/760  3/4”  10  60   1,5      1,1      1,5      0,4        1.487,05
            NEA1000027  Jupiter 15 AVL  Logix 255/760  3/4”  15  90   2,3      0,9      1,1      0,3        1.556,78
            NEA1000028  Jupiter 30 AVL  Logix 255/760  3/4”  30  180   4,5      1,8      2,3      0,6       1.689,01
            NEA1000029  Jupiter 50 AVL  Logix 255/760  1”  50  300   7,5      2,1      2,5      0,6         1.983,54
            NEA1000030  Jupiter 70 AVL  Logix 255/760  1”  70  420   10,5      3,0      3,9      0,9        2.199,93
            NEA1000031  Jupiter 100 AVL  Logix 268/760  1”  100  600   15,0      3,5      4,5      1,1      2.868,32
            NEA1000032  Jupiter 120 AVL  Logix 268/760  1”  120  720   18,0      4,5      5,8      1,6      3.047,44
            NEA1000033  Jupiter 150 AVM  Autotrol / Clack  1” 1/2  150  900   22,5      5,7      7,4      1,8     7.049,38
            NEA1000034  Jupiter 175 AVM  Autotrol / Clack  1” 1/2  175  1050   26,3      5,7      7,4      1,8     7.224,89
            NEA1000035  Jupiter 200 AVM  Autotrol / Clack  1” 1/2  200  1200   30,0      7,8      10,1      2,3     8.196,22
            NEA1000036  Jupiter 230 AVM  Autotrol / Clack  1” 1/2  230  1380   34,5      7,8      10,1      2,3     8.401,79
            NEA1000037  Jupiter 270 AVM  Autotrol / Clack  1” 1/2  270  1620   40,5      10,2      13,1      3,2     9.926,11
            NEA1000038  Jupiter 300 AVM  Autotrol / Clack  1” 1/2  300  1800   45,0      10,2      13,1      3,2     10.137,69
            NEA1000039  Jupiter 500 AVM  Autotrol / Clack  2”  500  3000   75,0      16,0      20,5      5,0     12.541,98
            NEA1000040  Jupiter 650 AVM  (•)  (•)  650  3900       97,5      23,0      29,5      7,1       14.697,42
            NEA1000041  Jupiter 950 AVM  (•)  (•)  950  5700       142,5      31,3      40,2      9,8         *
            NEA1000042  Jupiter 1100 AVM  (•)  (•)  1100  6600     165,0      40,8      52,5      12,8        *
                                                                                              29  |  GESTIONE IMPIANTI
   25   26   27   28   29   30   31   32   33   34   35
