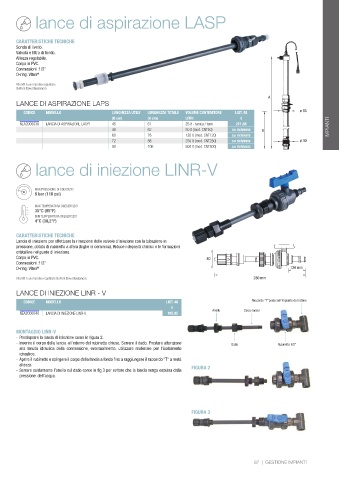

Page 88 - ATLAS FILTRI - CATALISTINO 48

lance di aspirazione LASP

CARATTERISTICHE TECNICHE
Sonda di livello.
Valvola e filtro di fondo.
Altezza regolabile.
Corpo in PVC.
Connessioni :1/2”
O-ring: Viton ®

Viton® è un marchio registrato
DuPont Dow Elastomers.
A
LANCE DI ASPIRAZIONE LAPS

CODICE MODELLO LUNGHEZZA UTILE LUNGHEZZA TOTALE VOLUME CONTENITORE LIST. 48 ø 65
(B cm) (A cm) LITRI €
NEA2000039 LANCIA DI ASPIRAZIONE LASP1 45 61 25 lt - tanica / tank 211,58
46 62 50 lt (mod. CNT50) su richiesta B IMPIANTI
60 76 120 lt (mod. CNT120) su richiesta
72 88 250 lt (mod. CNT250) su richiesta ø 40
90 106 500 lt (mod. CNT500) su richiesta

lance di iniezione LINR-V

MAX PRESSIONE DI ESERCIZIO
8 bar (116 psi)
MAX TEMPERATURA DI ESERCIZIO
35°C (95°F)
MIN TEMPERATURA DI ESERCIZIO
4°C (39,2°F)

CARATTERISTICHE TECNICHE
Lancia di iniezione per effettuare la rimozione delle valvole d’iniezione con la tubazione in
pressione, dotato di rubinetto a sfera (biglie in ceramica). Riduce i depositi chimici e le formazioni
cristalline nel punto di iniezione.
Corpo in PVC. 80
Connessioni :1/2”
O-ring: Viton ® 120 mm
Viton® è un marchio registrato DuPont Dow Elastomers. 280 mm

LANCE DI INIEZIONE LINR - V
CODICE MODELLO LIST. 48 Raccordo “T”posto sull’impianto da trattare
€ Anello Corpo lancia
NEA2000040 LANCIA DI INIEZIONE LINR-V 195,95

MONTAGGIO LINR-V
- Predisporre la lancia di iniezione come in figura 2.
- Inserire il corpo della lancia all’interno del rubinetto chiuso. Serrare il dado. Prestare attenzione Dado Rubinetto 1/2”
alla tenuta idraulica della connessione, eventualmente, utilizzare materiale per l’isolamento
idraulico.
- Aprire il rubinetto e spingere il corpo della lancia a fondo fino a raggiungere il raccordo “T” a metà
altezza. FIGURA 2
- Serrare saldamente l’anello sul dado come in fig.3 per evitare che la lancia venga espulsa dalla
pressione dell’acqua.

FIGURA 3

87 | GESTIONE IMPIANTI
