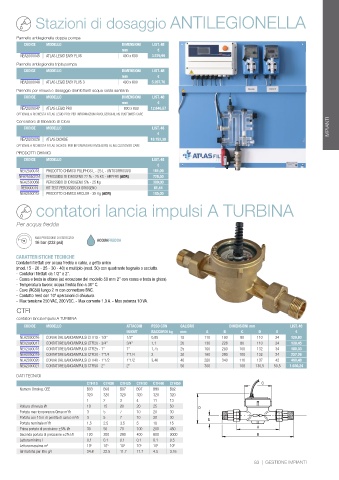

Page 84 - ATLAS FILTRI - CATALISTINO 48

Stazioni di dosaggio ANTILEGIONELLA

Pannello antilegionella doppia pompa
CODICE MODELLO DIMENSIONI LIST. 48
mm €
NEA2000045 ATLAS LEGIO EASY PLUS 400 x 600 3.579,99
Pannello antilegionella tripla pompa
CODICE MODELLO DIMENSIONI LIST. 48
mm €
NEA2000046 ATLAS LEGIO EASY PLUS 3 400 x 600 5.207,70
Pannello per misura e dosaggio disinfettanti acqua calda sanitaria
CODICE MODELLO DIMENSIONI LIST. 48
mm €
NEA2000047 ATLAS LEGIO PRO 800 x 800 12.646,57
OPTIONAL A RICHIESTA ATLAS LEGIO PRO: PER INFORMAZIONI RIVOLGERSI AL NS CUSTOMER CARE
Generatore di Biossido di Cloro
CODICE MODELLO LIST. 48 IMPIANTI
€
NEA2005026 ATLAS DIOXIDE 18.152,39
OPTIONAL A RICHIESTA ATLAS DIOXIDE: PER INFORMAZIONI RIVOLGERSI AL NS CUSTOMER CARE
PRODOTTI CHIMICI
CODICE MODELLO LIST. 48
€
NEA2500018 PRODOTTO CHIMICO POLIPHOS L - 25 L - ANTICORROSIVO 161,09
NEA25050234 PEROSSIDO DI IDROGENO 22 % - 25 KG - AFIPERX (ADR) 728,50
NEA2500068 PEROSSIDO DI IDROGENO 5% - 25 Kg 300,00
RE8000019 KIT TEST PEROSSIDO DI IDROGENO 61,44
NEA2500015 PRODOTTO CHIMICO AFICLOR - 25 Kg (ADR) 105,00
contatori lancia impulsi A TURBINA

Per acqua fredda

MAX PRESSIONE DI ESERCIZIO
16 bar (232 psi) ACQUAFREDDA

CARATTERISTICHE TECNICHE
Contatori filettati per acqua fredda o calda, a getto unico
(mod. 15 - 20 - 25 - 30 - 40) e multiplo (mod. 50) con quadrante bagnato o asciutto.
- Contatori filettati da 1/2” a 2”.
- Cassa e testa in ottone (ad eccezione del modello 50 mm 2” con cassa e testa in ghisa).
- Temperatura lavoro: acqua fredda fino a 30° C.
- Cavo (RG58) lungo 2 m con connettore BNC.
- Contatto reed con 10 operazioni di chiusura.
9
- Max tensione 250 VAC, 200 VDC. - Max corrente 1.0 A. - Max potenza 10 VA.
CTFI
contatori lancia impulsi A TURBINA
CODICE MODELLO ATTACCHI PESO CON CALIBRO DIMENSIONI mm LIST. 48
IN/OUT RACCORDI kg mm A B C D E €
NEA2000016 CONTATORE LANCIAIMPULSI CTFI15 - 1/2” 1/2” 0,85 15 110 190 80 110 24 129,83
NEA2000017 CONTATORE LANCIAIMPULSI CTFI20 - 3/4” 3/4” 1,1 20 130 228 80 110 24 139,45
NEA2000018 CONTATORE LANCIAIMPULSI CTFI25 - 1” 1” 1,75 25 160 260 100 132 34 180,33
NEA2000019 CONTATORE LANCIAIMPULSI CTFI30 - 1”1/4 1”1/4 2 30 160 280 100 132 34 257,26
NEA2000020 CONTATORE LANCIAIMPULSI CTFI40 - 1”1/2 1”1/2 3,46 40 200 340 110 137 42 490,48
NEA2000021 CONTATORE LANCIAIMPULSI CTFI50 - 2” 2” - 50 300 - 108 130,5 50,5 1.030,24
DATI TECNICI
CTFI15 CTFI20 CTFI25 CTFI30 CTFI40 CTFI50 C
Numero Omolog. CEE B93 B93 B97 B97 B99 B02
320 320 320 320 320 320
1 2 3 4 11 13
Rottura d’inerzia l/h 10 15 20 20 25 50 D
Portata max temporanea Qmax m /h 3 5 7 10 20 30
3
Portata con 10 m di perdita di carico m /h 3 5 7 10 20 30 E
3
Portata nominale m /h 1.5 2.5 3.5 5 10 15
3
Prima portata di precisione ±5% l/h 30 50 70 100 200 450 A
Seconda portata di precisione ±2% l/h 120 200 280 400 800 3000 B
Lettura minima l 0.1 0.1 0.1 0.1 0.1 0.5
Lettura massima m 3 10 5 10 5 10 5 10 5 10 5 10 6
Giri turbina per litro g/l 34.8 22.5 11.7 11.7 4.5 3.16
83 | GESTIONE IMPIANTI
