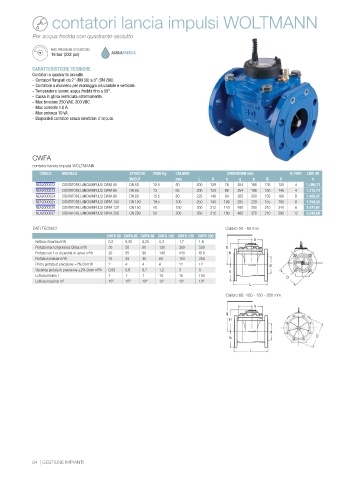

Page 85 - ATLAS FILTRI - CATALISTINO 48

contatori lancia impulsi WOLTMANN

Per acqua fredda con quadrante asciutto

MAX PRESSIONE DI ESERCIZIO
16 bar (232 psi) ACQUAFREDDA

CARATTERISTICHE TECNICHE
Contatori a quadrante asciutto.
- Contatori flangiati da 2” (DN 50) a 8” (DN 200).
- Contatore a mulinello per montaggio orizzontale e verticale.
- Temperatura lavoro: acqua fredda fino a 50°.
- Cassa in ghisa verniciata esternamente.
- Max tensione 250 VAC, 200 VDC.
- Max corrente 1.0 A.
- Max potenza 10 VA.
- Disponibili contatori senza emettitori d’impulsi.

CWFA
contatori lancia impulsi WOLTMANN
CODICE MODELLO ATTACCHI PESO Kg CALIBRO DIMENSIONI mm N. FORI LIST. 48
IN/OUT mm L H h g b B D €
NEA2000022 CONTATORE LANCIAIMPULSI CWFA 50 DN 50 12.5 50 200 129 78 254 166 135 125 4 1. 080,73
NEA2000023 CONTATORE LANCIAIMPULSI CWFA 65 DN 65 13 65 200 129 86 254 186 150 145 4 b 1.312,74 b b
NEA2000024 CONTATORE LANCIAIMPULSI CWFA 80 DN 80 15.5 80 225 140 94 265 200 155 g 160 8 1.495,47 g
NEA2000025 CONTATORE LANCIAIMPULSI CWFA 100 DN 100 19.5 100 250 140 106 265 228 155 H 180 8 1.750,32 H
NEA2000026 CONTATORE LANCIAIMPULSI CWFA 120 DN 150 40 150 300 212 143 460 300 210 240 8 2.471,61
NEA2000027 CONTATORE LANCIAIMPULSI CWFA 200 DN 200 50 200 350 212 180 460 375 210 295 12 3.240,98
d d
h h
DATI TECNICI Calibro 50 - 65 mm
CWFA 50 CWFA 65 CWFA 80 CWFA 100 CWFA 120 CWFA 200 L L
Rottura d’inerzia m /h 0,2 0,25 0,25 0,3 1,7 1,8 b b b
3
Portata max temporanea Qmax m /h 30 50 80 120 300 500 g g
3
Portata con 1 m di perdita di carico m /h 20 55 90 140 410 610 H H
3
Portata nominale m /h 15 25 40 60 150 250 b b b
3
Prima portata di precisione ±2% Qt m /h 2 4 4 6 12 12 g d g d
3
Seconda portata di precisione ±2% Qmin m /h 0,55 0,6 0,7 1,2 3 5 h H h H D
3
Lettura minima l 1 1 1 10 10 100 D
Lettura massima m 3 10 6 10 6 10 6 10 7 10 7 10 8
L d L d
h h
Calibro 80 -100 - 150 - 200 mm
L L
b b b
g g
H H D
D
d d
h h D
D
L L

D
D
