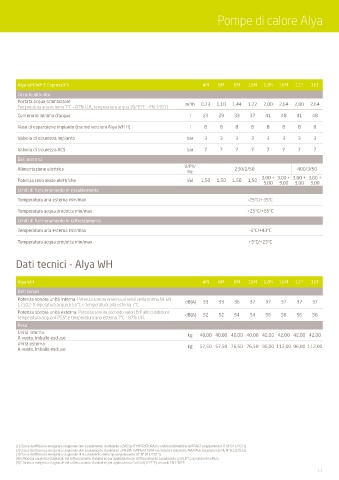

Page 11 - BAXI - ALYA WH - WH E - FS - FS SLIM

Pompe di calore Alya

Alya WH/WH E Express/FS 4M 6M 8M 10M 12M 16M 12T 16T
Circuito idraulico
Portata acqua scambiatore m /h 0,73 1,10 1,44 1,72 2,00 2,64 2,00 2,64
3
Temperatura aria esterna 7°C – 87% U.R., temperatura acqua 30/35°C - EN 14511
Contenuto minimo d'acqua l 24 29 33 37 41 48 41 48
Vaso di espansione impianto (tranne versioni Alya WH H) l 8 8 8 8 8 8 8 8

Valvola di sicurezza impianto bar 3 3 3 3 3 3 3 3
Valvola di sicurezza ACS bar 7 7 7 7 7 7 7 7
Dati elettrici
V/Ph/
Alimentazione elettrica 230/1/50 400/3/50
Hz
Potenza resistenze elettriche kW 1,50 1,50 1,50 1,50 3,00 + 3,00 + 3,00 + 3,00 +
3,00 3,00 3,00 3,00
Limiti di funzionamento in riscaldamento
Temperatura aria esterna min/max -25°C/+35°C

Temperatura acqua prodotta min/max +25°C/+65°C
Limiti di funzionamento in raffrescamento
Temperatura aria esterna min/max -5°C/+43°C
Temperatura acqua prodotta min/max +5°C/+25°C

Dati tecnici - Alya WH

Alya WH 4M 6M 8M 10M 12M 16M 12T 16T
Dati sonori
Potenza sonora unità interna. Potenza sonora emessa ai sensi della norma NF EN
12102: temperatura acqua a 55°C e temperatura aria esterna 7°C dB(A) 33 33 36 37 37 37 37 37
Potenza sonora unità esterna. Potenza sonora secondo valori ErP alle condizioni: dB(A) 52 52 54 54 56 56 56 56
temperatura acqua 47/55° e temperatura aria esterna 7°C - 87% U.R.
Peso
Unità interna
A vuoto, imballo escluso kg 40,00 40,00 40,00 40,00 42,00 42,00 42,00 42,00
Unità esterna
A vuoto, imballo escluso kg 57,50 57,50 76,50 76,50 96,00 112,00 96,00 112,00

(1) Classe di efficienza energetica stagionale del riscaldamento d’ambiente a BASSA TEMPERATURA in condizioni climatiche AVERAGE (regolamento UE N° 811/2013)
(2) Classe di efficienza energetica stagionale del riscaldamento d’ambiente a MEDIA TEMPERATURA in condizioni climatiche AVERAGE (regolamento UE N° 811/2013)
(3) Classe di efficienza energetica stagionale di riscaldamento dell’acqua (regolamento UE N° 811/2013)
(4) Efficienza enegetica stagionale del raffrescamento d'ambiente per applicazioni con Raffrescamento a pavimento (23/18 °C) secondo EN 14825
(5) Efficienza enegetica stagionale del raffrescamento d'ambiente per applicazioni a Fan Coil (12/7 °C) secondo EN 14825
11
