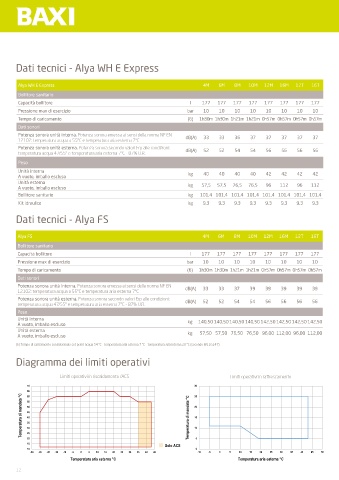

Page 12 - BAXI - ALYA WH - WH E - FS - FS SLIM

Dati tecnici - Alya WH E Express

Alya WH E Express 4M 6M 8M 10M 12M 16M 12T 16T
Bollitore sanitario
Capacità bollitore l 177 177 177 177 177 177 177 177
Pressione max di esercizio bar 10 10 10 10 10 10 10 10
Tempo di caricamento (6) 1h30m 1h30m 1h21m 1h21m 0h57m 0h57m 0h57m 0h57m
Dati sonori
Potenza sonora unità interna. Potenza sonora emessa ai sensi della norma NF EN dB(A) 33 33 36 37 37 37 37 37
12102: temperatura acqua a 55°C e temperatura aria esterna 7°C
Potenza sonora unità esterna. Potenza sonora secondo valori Erp alle condizioni: dB(A) 52 52 54 54 56 56 56 56
temperatura acqua 47/55° e temperatura aria esterna 7°C - 87% U.R.
Peso
Unità interna kg 40 40 40 40 42 42 42 42
A vuoto, imballo escluso
Unità esterna kg 57,5 57,5 76,5 76,5 96 112 96 112
A vuoto, imballo escluso
Bollitore sanitario kg 101,4 101,4 101,4 101,4 101,4 101,4 101,4 101,4
Kit idraulico kg 9,3 9,3 9,3 9,3 9,3 9,3 9,3 9,3

Dati tecnici - Alya FS

Alya FS 4M 6M 8M 10M 12M 16M 12T 16T
Bollitore sanitario
Capacità bollitore l 177 177 177 177 177 177 177 177
Pressione max di esercizio bar 10 10 10 10 10 10 10 10
Tempo di caricamento (6) 1h30m 1h30m 1h21m 1h21m 0h57m 0h57m 0h57m 0h57m
Dati sonori
Potenza sonora unità interna. Potenza sonora emessa ai sensi della norma NF EN dB(A) 33 33 37 39 39 39 39 39
12102: temperatura acqua a 55°C e temperatura aria esterna 7°C
Potenza sonora unità esterna. Potenza sonora secondo valori Erp alle condizioni: dB(A) 52 52 54 54 56 56 56 56
temperatura acqua 47/55° e temperatura aria esterna 7°C - 87% U.R.
Peso
Unità interna kg 140,50 140,50 140,50 140,50 142,50 142,50 142,50 142,50
A vuoto, imballo escluso
Unità esterna kg 57,50 57,50 76,50 76,50 96,00 112,00 96,00 112,00
A vuoto, imballo escluso
(6) Tempo di caricamento considerando: set point acqua 54 °C - temperatura aria esterna 7 °C - temperatura aria interna 20 °C (secondo EN 16147)

Diagramma dei limiti operativi

Limiti operativi in riscaldamento /ACS Limiti operativi in raffrescamento
70 30
65 60 55 25
Temperatura di mandata °C 50 45 40 35 30 Temperatura di mandata °C 20 15 10

15 25 20 Solo ACS 5
10 0
-30 -25 -20 -15 -10 -5 0 5 10 15 20 25 30 35 40 45 -10 -5 0 5 10 15 20 25 30 35 40 45 50
Temperatura aria esterna °C Temperatura aria esterna °C
12
