Pompe di calore Alya
450
86

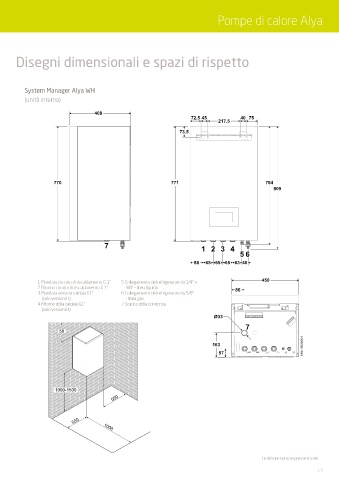

Disegni dimensionali e spazi di rispetto
Ø33
7
System Manager Alya WH 163 MW-1002208-1
(unità interna) 57
408
72.5 45 40 75
217.5
73.5
770 771 784
809
7 1 2 3 4
5 6
88 65 65 65 63 40
450
1 Mandata circuito di riscaldamento G 1" 5 Collegamento del refrigerante da 1/4" o
2 Ritorno circuito di riscaldamento G 1" 3/8" – linea liquido 86
3 Mandata verso la caldaia G1" 6 Collegamento del refrigerante da 5/8"
(solo versioni H) - linea gas
4 Ritorno della caldaia G1" 7 Scarico della condensa
(solo versioni H)
Ø33
7
50
MW-1002208-1
163
57
408
72.5 45 40 75
217.5
73.5
1000-1500
500
500 1000
770 771 784
809
Le misure sono espresse in mm
13
7 1 2 3 4
5 6
88 65 65 65 63 40
