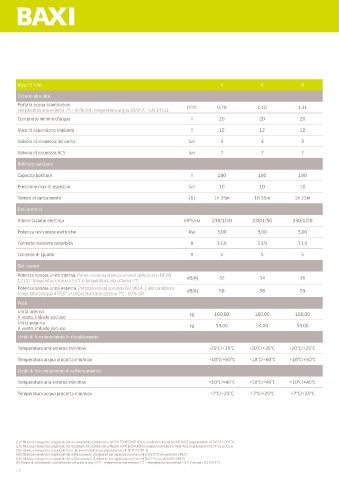

Page 26 - BAXI - ALYA WH - WH E - FS - FS SLIM

Alya FS Slim 4 6 8
Circuito idraulico
Portata acqua scambiatore m /h 0,79 1,10 1,31
3
Temperatura aria esterna 7°C – 87% U.R., temperatura acqua 30/35°C - EN 14511
Contenuto minimo d'acqua l 20 20 20

Vaso di espansione impianto l 12 12 12
Valvola di sicurezza impianto bar 3 3 3

Valvola di sicurezza ACS bar 7 7 7
Bollitore sanitario

Capacità bollitore l 190 190 190
Pressione max di esercizio bar 10 10 10

Tempo di caricamento (6) 1h 35m 1h 35m 1h 25m
Dati elettrici

Alimentazione elettrica V/Ph/Hz 230/1/50 230/1/50 230/1/50
Potenza resistenze elettriche kW 3,00 3,00 3,00

Corrente massima assorbita A 13,9 13,9 13,9
Corrente di spunto A 5 5 5

Dati sonori
Potenza sonora unità interna. Potenza sonora emessa ai sensi della norma NF EN dB(A) 32 34 36
12102: temperatura acqua a 55°C e temperatura aria esterna 7°C
Potenza sonora unità esterna. Potenza sonora secondo ISO 9614-1 alle condizioni: dB(A) 58 58 59
temperatura acqua 47/55° e temperatura aria esterna 7°C - 87% U.R.
Peso
Unità interna kg 160,00 160,00 160,00
A vuoto, imballo escluso
Unità esterna kg 54,00 54,00 54,00
A vuoto, imballo escluso
Limiti di funzionamento in riscaldamento

Temperatura aria esterna min/max -20°C/+35°C -20°C/+35°C -20°C/+35°C
Temperatura acqua prodotta min/max +18°C/+60°C +18°C/+60°C +18°C/+60°C

Limiti di funzionamento in raffrescamento
Temperatura aria esterna min/max +10°C/+46°C +10°C/+46°C +10°C/+46°C

Temperatura acqua prodotta min/max +7°C/+25°C +7°C/+25°C +7°C/+25°C

(1) Efficienza energetica stagionale del riscaldamento d’ambiente a BASSA TEMPERATURA in condizioni climatiche AVERAGE (regolamento UE N° 811/2013)
(2) Efficienza energetica stagionale del riscaldamento d’ambiente a MEDIA TEMPERATURA in condizioni climatiche AVERAGE (regolamento UE N° 811/2013)
(3) Efficienza energetica stagionale di riscaldamento dell’acqua (regolamento UE N° 811/2013)
(4) Efficienza energetica stagionale del raffrescamento d'ambiente per applicazioni a Fan coil (23/18 °C) secondo EN 14825
(5) Efficienza energetica stagionale del raffrescamento d'ambiente per applicazioni a Fan coil (12/7 °C) secondo EN 14825
(6) Tempo di caricamento considerando: set point acqua 54 °C - temperatura aria esterna 7 °C - temperatura aria interna 20 °C (secondo EN 16147)
26
