Pompe di calore Alya

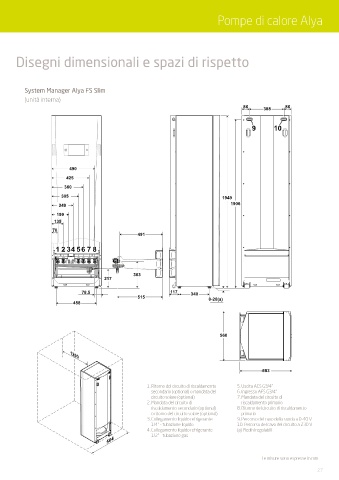

       Disegni dimensionali e spazi di rispetto





          System Manager Alya FS Slim
          (unità interna)
                                                                                      86      388    86


                                                                                          9      10







                         490
                        425
                        360
                       305                                                     1949
                      249                                                         1906
                     199
                    135
                   70
                                                 491

                     1 2 34 56 7 8




                                                303
                                      217
                              78.5                           117    340
                                                 515                      0-20(a)
                           458





                                                                              560



                          1200
                                                                                             583


                                                     1. Ritorno del circuito di riscaldamento    5. Uscita ACS G3/4"
                                                       secondario (optional) o mandata del    6. Ingresso AFS G3/4"
                                                       circuito solare (optional)   7. Mandata del circuito di
                                                     2. Mandata del circuito di       riscaldamento primario
                                                       riscaldamento secondario (optional)    8. Ritorno del circuito di riscaldamento
                                                       o ritorno del circuito solare (optional)     primario
                                                     3. Collegamento liquido refrigerante    9. Percorso del cavo della sonda a 0-40 V
                                                       1/4" - tubazione liquido     10. Percorso del cavo del circuito a 230 V
                                                     4. Collegamento liquido refrigerante    (a) Piedini regolabili
                                      564              1/2" - tubazione gas



                                                                                             Le misure sono espresse in mm
