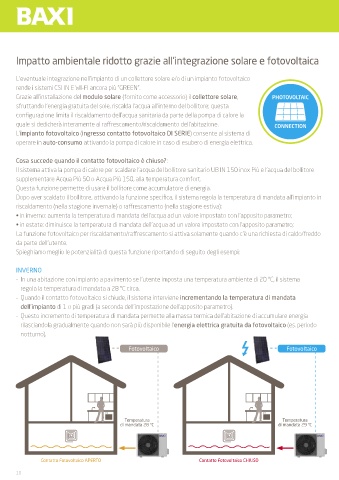

Page 10 - BAXI - CSI IN E WI-FI

Impatto ambientale ridotto grazie all'integrazione solare e fotovoltaica

L’eventuale integrazione nell’impianto di un collettore solare e/o di un impianto fotovoltaico
rende i sistemi CSI IN E WI-FI ancora più “GREEN”.
Grazie all’installazione del modulo solare (fornito come accessorio) il collettore solare,
sfruttando l’energia gratuita del sole, riscalda l’acqua all’interno del bollitore; questa
configurazione limita il riscaldamento dell’acqua sanitaria da parte della pompa di calore la
quale si dedicherà interamente al raffrescamento/riscaldamento dell’abitazione.
L’impianto fotovoltaico (ingresso contatto fotovoltaico DI SERIE) consente al sistema di
operare in auto-consumo attivando la pompa di calore in caso di esubero di energia elettrica.

Cosa succede quando il contatto fotovoltaico è chiuso?:
Il sistema attiva la pompa di calore per scaldare l’acqua del bollitore sanitario UB IN 150 inox Più e l’acqua del bollitore
supplementare Acqua Più 50 o Acqua Più 150, alla temperatura comfort.
Questa funzione permette di usare il bollitore come accumulatore di energia.
Dopo aver scaldato il bollitore, attivando la funzione specifica, il sistema regola la temperatura di mandata all’impianto in
riscaldamento (nella stagione invernale) o raffrescamento (nella stagione estiva):
• in inverno: aumenta la temperatura di mandata dell’acqua ad un valore impostato con l’apposito parametro;
• in estate: diminuisce la temperatura di mandata dell’acqua ad un valore impostato con l’apposito parametro;
La funzione fotovoltaico per riscaldamento/raffrescamento si attiva solamente quando c'è una richiesta di caldo/freddo
da parte dell'utente.
Spieghiamo meglio le potenzialità di questa funzione riportando di seguito degli esempi:

INVERNO
- In una abitazione con impianto a pavimento se l’utente imposta una temperatura ambiente di 20 °C, il sistema
regola la temperatura di mandata a 28 °C circa.
- Quando il contatto fotovoltaico si chiude, il sistema interviene incrementando la temperatura di mandata
dell’impianto di 1 o più gradi (a seconda dell’impostazione dell’apposito parametro).
- Questo incremento di temperatura di mandata permette alla massa termica dell’abitazione di accumulare energia
rilasciandola gradualmente quando non sarà più disponibile l’energia elettrica gratuita da fotovoltaico (es. periodo
notturno).

Fotovoltaico Fotovoltaico

Temperatura Temperatura
di mandata 28 °C di mandata 29 °C

Contatto Fotovoltaico APERTO Contatto Fotovoltaico CHIUSO
