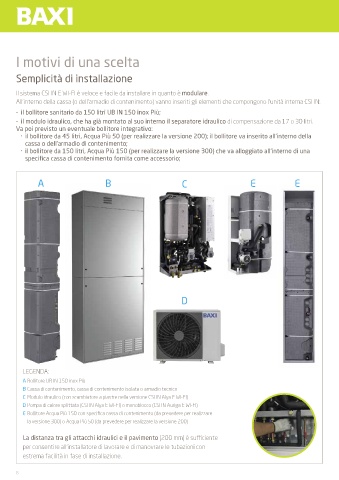

Page 6 - BAXI - CSI IN E WI-FI

I motivi di una scelta

Semplicità di installazione

Il sistema CSI IN E WI-FI è veloce e facile da installare in quanto è modulare.
All’interno della cassa (o dell'armadio di contenimento) vanno inseriti gli elementi che compongono l'unità interna CSI IN:

- il bollitore sanitario da 150 litri UB IN 150 inox Più;
- il modulo idraulico, che ha già montato al suo interno il separatore idraulico di compensazione da 17 o 30 litri.
Va poi previsto un eventuale bollitore integrativo:
• il bollitore da 45 litri, Acqua Più 50 (per realizzare la versione 200); il bollitore va inserito all'interno della
cassa o dell'armadio di contenimento;
il bollitore da 150 litri, Acqua Più 150 (per realizzare la versione 300) che va alloggiato all'interno di una
•
specifica cassa di contenimento fornita come accessorio;

A B C E E

D

LEGENDA:
A Bollitore UB IN 150 inox Più
B Cassa di contenimento, cassa di contenimento isolata o armadio tecnico
C Modulo idraulico (con scambiatore a piastre nella versione CSI IN Alya E WI-FI)
D Pompa di calore splittata (CSI IN Alya E WI-FI) o monoblocco (CSI IN Auriga E WI-FI)
E Bollitore Acqua Più 150 con specifica cassa di contenimento (da prevedere per realizzare
la versione 300) o Acqua Più 50 (da prevedere per realizzare la versione 200)

La distanza tra gli attacchi idraulici e il pavimento (200 mm) è sufficiente
per consentire all’installatore di lavorare e di manovrare le tubazioni con
estrema facilità in fase di installazione.

6
