Page 7 - BAXI - CSI IN E WI-FI

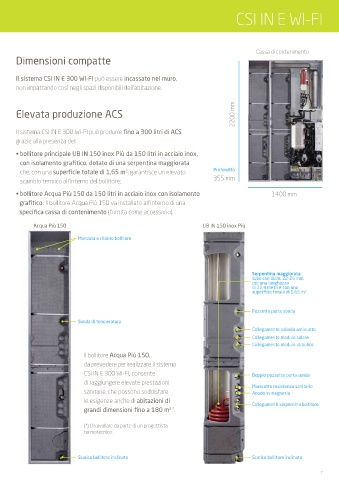

CSI IN E WI-FI

Cassa di contenimento
Dimensioni compatte

Il sistema CSI IN E 300 WI-FI può essere incassato nel muro,
non impattando così negli spazi disponibili dell’abitazione.

2200 mm
Elevata produzione ACS

Il sistema CSI IN E 300 WI-FI può produrre fino a 300 litri di ACS
grazie alla presenza del:

• bollitore principale UB IN 150 inox Più da 150 litri in acciaio inox,
con isolamento grafitico, dotato di una serpentina maggiorata
che, con una superficie totale di 1,65 m , garantisce un elevato Profondità
2
scambio termico all'interno del bollitore; 355 mm

• bollitore Acqua Più 150 da 150 litri in acciaio inox con isolamento 1400 mm
grafitico. Il bollitore Acqua Più 150 va installato all'interno di una
specifica cassa di contenimento (fornita come accessorio).

Acqua Più 150 UB IN 150 inox Più

Mandata e ritorno bollitore

Serpentina maggiorata:
tubo con diam. 22-25 mm,
per una lunghezza
di 22,4 metri e con una
superficie totale di 1,65 m 2

Pozzetto porta sonda
Sonda di temperatura
Collegamento valvola antivuoto
Collegamento modulo solare
Collegamento modulo idraulico
Il bollitore Acqua Più 150,
da prevedere per realizzare il sistema
CSI IN E 300 WI-FI, consente Doppio pozzetto porta sonda
di raggiungere elevate prestazioni
Manicotto resistenza sanitario
sanitarie, che possono soddisfare Anodo in magnesio
le esigenze anche di abitazioni di Collegamenti serpentina bollitore
grandi dimensioni fino a 180 m .
2 *

(*) Da avallare da parte di un progettista
termotecnico.

Scarico bollitore inclinato Scarico bollitore inclinato

7

CSI_IN_E_WI-FI_03-23.indd 7 16/03/23 12:26
