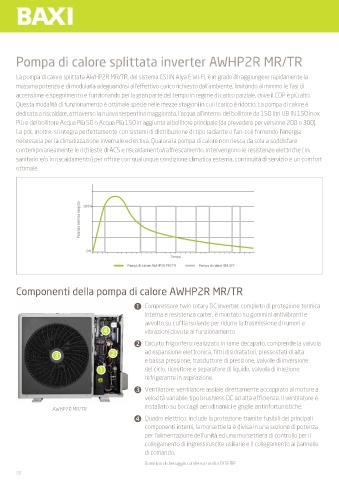

Page 30 - BAXI - CSI IN E WI-FI

Pompa di calore splittata inverter AWHP2R MR/TR

La pompa di calore splittata AWHP2R MR/TR, del sistema CSI IN Alya E WI-FI, è in grado di raggiungere rapidamente la
massima potenza e di modularla adeguandosi all’effettivo carico richiesto dall’ambiente, limitando al minimo le fasi di
accensione e spegnimento e funzionando per la gran parte del tempo in regime di carico parziale, dove il COP è più alto.
Questa modalità di funzionamento è ottimale specie nelle mezze stagioni in cui il carico è ridotto. La pompa di calore è
dedicata a riscaldare, attraverso la nuova serpentina maggiorata, l’acqua all’interno del bollitore da 150 litri UB IN 150 inox
Più e del bollitore Acqua Più 50 o Acqua Più 150 in aggiunta al bollitore principale (da prevedere per versione 200 o 300).
La pdc, inoltre, si integra perfettamente con sistemi di distribuzione di tipo radiante o fan-coil fornendo l’energia
necessaria per la climatizzazione invernale ed estiva. Qualora la pompa di calore non riesca da sola a soddisfare
contemporaneamente le richieste di ACS e riscaldamento/raffrescamento, intervengono le resistenze elettriche ( in
sanitario e/o in riscaldamento) per offrire con qualunque condizione climatica esterna, continuità di servizio e un comfort
ottimale.

Potenza termica erogata 100%

0%
Tempo
Pompa di calore AWHP2R MR/TR Pompa di calore ON-OFF

Componenti della pompa di calore AWHP2R MR/TR

 Compressore twin rotary DC inverter: completo di protezione termica
interna e resistenza carter, è montato su gommini antivibranti e
avvolto su cuffia isolante per ridurre la trasmissione di rumori e
 vibrazioni dovute al funzionamento.

 Circuito frigorifero: realizzato in rame decapato, comprende la valvola

  ad espansione elettronica, filtri disidratatori, pressostati di alta
e bassa pressione, trasduttore di pressione, valvole di inversione
 del ciclo, ricevitore e separatore di liquido, valvola di iniezione
refrigerante in aspirazione.
 Ventilatore: ventilatore assiale direttamente accoppiato al motore a
velocità variabile tipo brushless DC ad alta efficienza. Il ventilatore è
installato su boccagli aerodinamici e griglie antinfortunistiche.
AWHP2R MR/TR
 Quadro elettrico: include la protezione tramite fusibili dei principali
componenti interni; la morsettiera è divisa in una sezione di potenza
per l’alimentazione dell’unità ed una morsettiera di controllo per il
collegamento di ingressi/uscite usiliarie e il collegamento al pannello
di comando.

Gommino di drenaggio condensa fornito DI SERIE
30
