CSI IN E WI-FI

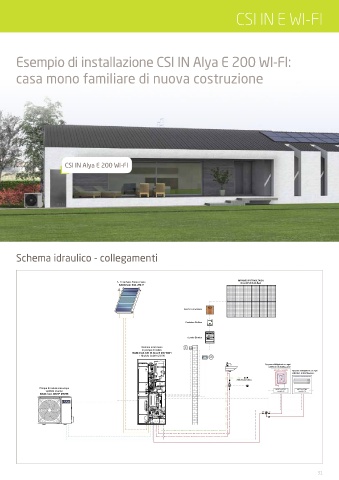

Esempio di installazione CSI IN Alya E 200 WI-FI:

casa mono familiare di nuova costruzione

CSI IN Alya E 200 WI-FI

Schema idraulico - collegamenti

IMPIANTO FOTOVOLTAICO
n. 1 Pannello Solare Piano Non di Fornitura Baxi
BAXI mod. SOL 250-V

Inverter Fotovoltaico

Contatore Elettrico

Quadro Elettrico

Sistema ad incasso
in pompa di calore
BAXI mod. CSI IN Alya E 200 WI-FI
+ Modulo Solare CSI IN
By-pass obbligatorio su ogni
collettore di distribuzione
IMPIANTO a PAVIMENTO By-pass obbligatorio su ogni
collettore di distribuzione
CONDIZIONAMENTO IDRONICO
Adduzione Idrica
Pompa di calore aria-acqua
splittata inverter REGOLATORE REGOLATORE
BAXI mod. AWHP2R MR/TR AMBIENTE AMBIENTE
