CSI IN E WI-FI

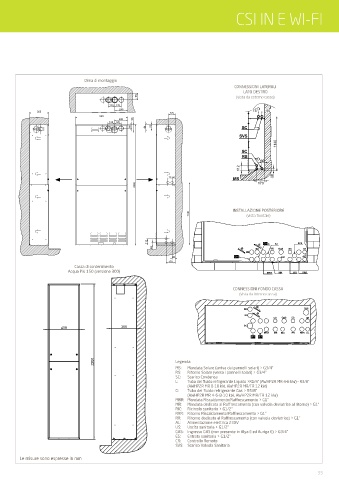

Dima di montaggio
CONNESSIONI LATERALI
LATO DESTRO
(vista da esterno cassa)

MS SVS
RS
US GAS ES CR
SC
MRR MR RIC RR RRR AL
L G
B

N INSTALLAZIONE POSTERIORE
TIO
(vista frontale)

C SVS
SE L MS RS G US SC GAS RIC ES AL CR

Cassa di contenimento
Acqua Più 150 (versione 300) MRR MR RR RRR

CONNESSIONI FONDO CASSA
(vista da interno cassa)

MS SVS
RS
US GAS ES CR
450 355 SC
L G MRR MR RIC RR RRR AL

7726281.02
2200 Legenda
MS: Mandata Solare (arriva dai pannelli solari) > G3/4”
RS: Ritorno Solare (verso i pannelli solari) > G3/4”
SC: Scarico Condensa
7816993 (02-08/22) 80 L: Tubo del fluido refrigerante Liquido >R1/4” (AWHP2R MR 4-6 kW) - R3/8”
(AWHP2R MR 8-10 kW, AWHP2R MR/TR 12 kW)
G: Tubo del fluido refrigerante Gas > R5/8”
(AWHP2R MR 4-6-8-10 kW, AWHP2R MR/TR 12 kW)
MRR: Mandata Riscaldamento/Raffrescamento > G1” G SC SVS
MR: Mandata dedicata al Raffrescamento (con valvola deviatrice al ritorno) > G1”
RS
CR
GAS
ES
US
RIC: Ricircolo sanitario > G1/2” MS
RRR: Ritorno Riscaldamento/Raffrescamento > G1” RIC AL
L
RR: Ritorno dedicato al Raffrescamento (con valvola deviatrice) > G1”
AL: Alimentazione elettrica 230V
US: Uscita sanitaria > G1/2”
MRR
MR
GAS: Ingresso GAS (non presente in Alya E ed Auriga E) > G3/4” RR RRR
ES: Entrata sanitaria > G1/2”
CR: Controllo Remoto
SVS: Scarico Valvola Sanitaria
Le misure sono espresse in mm
