Sistemi ad incasso in pompa di calore con integrazione solo elettrica

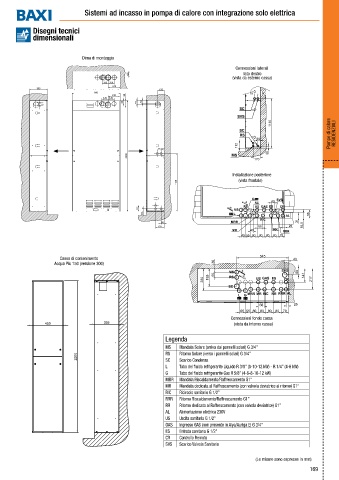

Disegni tecnici
dimensionali

Dima di montaggio
Connessioni laterali
lato destro
(vista da esterno cassa)

Pompe di calore RESIDENZIALI

Installazione posteriore
(vista frontale)

Cassa di contenimento
Acqua Più 150 (versione 300)

Connessioni fondo cassa
450 355 (vista da interno cassa)

Legenda
MS Mandata Solare (arriva dai pannelli solari) G 3/4”
2200 RS Ritorno Solare (verso i pannelli solari) G 3/4”
Scarico Condensa
SC
L Tubo del fluido refrigerante Liquido R 3/8” (8-10-12 kW) - R 1/4” (4-6 kW)
G Tubo del fluido refrigerante Gas R 5/8” (4-6-8-10-12 kW)
MRR Mandata Riscaldamento/Raffrescamento G1”
MR Mandata dedicata al Raffrescamento (con valvola deviatrice al ritorno) G1”
RIC Ricircolo sanitario G 1/2”
RRR Ritorno Riscaldamento/Raffrescamento G1”
RR Ritorno dedicato al Raffrescamento (con valvola deviatrice) G1”
AL Alimentazione elettrica 230V
US Uscita sanitaria G 1/2”
GAS Ingresso GAS (non presente in Alya/Auriga E) G 3/4”
ES Entrata sanitaria G 1/2”
CR Controllo Remoto
SVS Scarico Valvola Sanitaria

(Le misure sono espresse in mm)
